DT系列電動推桿
產品介紹
DT系列電動推桿型號有:DTIA(DT)100型、DTIA(DT)300型、DTIA(DT)500型、DTIA(DT)700型、DTIA(DT)1000型、DTIA(DT)1600型、DTIA(DT)2500型、DTIA(DT)3200型、DTIA(DT)4000型、DTIA(DT)5000型等,DTIA(DT)系列電動推桿主要應用于各種載荷較重的推拉力運行執行機構,如冶金設備、污水處理設備。
電動推桿生產廠家為廣大用戶提供電動推桿、電液推桿、安全制動器、防風制動器和液壓站/液壓機械相關產品的設計制造(定制)和配件批發零售、安裝修理維修等服務,更多國標/非標/專用電動推桿廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
產品訂貨選用須知
首先針對工作對象的安裝位置確定機型,然后進行受力分析,確定所選用的推力行程、速度(mm/s)。然后在規格系列表中選出合適的推桿。如有特殊要求,本公司可專門為您設計制造您所需的非標系列產品。
電動推桿的外行程控制裝置,電控箱和支撐架需客戶自備,如需要,我公司可代為配置,應在訂貨中提出。
產品說明
- 電動推桿
- DT系列
- 河南新鄉
- 河南省三合機械有限公司
- 可非標定制
- 部分現貨
- 20~30天
- 全國
- 自提/代辦托運
- 安裝另計
- 一年保修
產品圖冊
相關參數
DTIA(DT)系列電動推桿主要應用于各種載荷較重的推拉力運行執行機構,如冶金設備、污水處理設備。

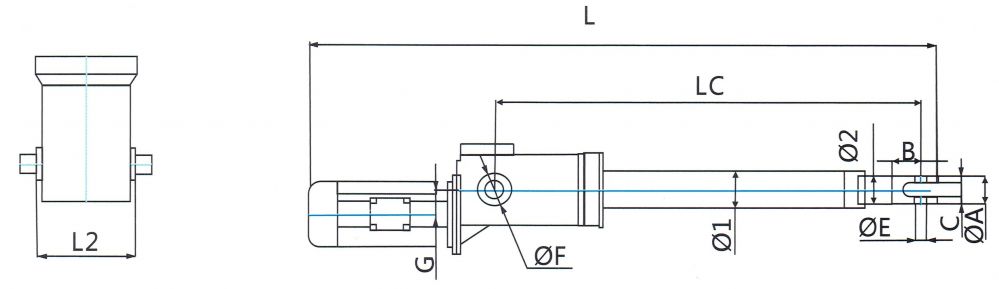

DTIA電動推桿外形尺寸圖
DTIA(DT)電動推桿技術參數及外形尺寸表
型號 | 推力 (kgf) | 速度(mm/s) | 行程 (smm) | 電機功率 (kw) | 安裝尺寸 (縮回) | 推桿總長 (mm) | 叉頭外徑 (mm) | 叉頭深度 (mm) | 叉頭開叉 (mm) | 叉頭銷孔 (mm) | 耳軸直徑 (mm) | 電機偏心 (mm) | 耳軸開度 (mm) | 缸體直徑 (mm) | 頂桿直徑 (mm) | |
I | II | |||||||||||||||
DTIA(DT)100 | 100 | 42 | 72 | 80-1500 | 0.37 | LC | L | ΦA(chǔ) | B | C | ΦE | ΦF | G | L2 | Φ1 | Φ2 |
235+S | 515+S | 35 | 25 | 14 | 14 | 25 | 46.5 | 112 | 57 | 34 | ||||||
DTIA(DT)300 | 300 | 42 | 72 | 80-1500 | 0.37 | 235+S | 515+S | 35 | 25 | 14 | 14 | 25 | 58 | 130 | 60 | 36 |
0.55 | ||||||||||||||||
DTIA(DT)500 | 500 | 42 | 72 | 100-1500 | 0.55 | 235+S | 593+S | 42 | 35 | 20 | 16 | 35 | 59 | 150 | 70 | 43 |
150-1500 | 0.75 | 243+S | ||||||||||||||
DTIA(DT)700 | 700 | 42 | 72 | 150-1500 | 0.75 | 243+S | 593+S | 42 | 35 | 20 | 16 | 35 | 59 | 150 | 70 | 43 |
1.1 | ||||||||||||||||
DTIA(DT)1000 | 1000 | 42 | 72 | 150-1500 | 1.1 | 243+S | 593+S | 42 | 35 | 20 | 16 | 35 | 59 | 150 | 70 | 43 |
1.5 | ||||||||||||||||
DTIA(DT)1600 | 1600 | 48 | 86 | 180-1500 | 2.2 | 265+S | 725+S | 46*46 | 38 | 23 | 20 | 35 | 73 | 180 | 76 | 46 |
3 | ||||||||||||||||
DTIA(DT)2500 | 2500 | 50 | 90 | 200-1600 | 3 | 265+S | 725+S | 50 | 65 | 28 | 20 | 40 | 73 | 180 | 76 | 50 |
4 | ||||||||||||||||
DTIA(DT)3200 | 3200 | 50 | 90 | 200-1600 | 3 | 280+S | 767+S | 50 | 65 | 28 | 20 | 45 | 73 | 200 | 80 | 50 |
4 | 802+S | |||||||||||||||
DTIA(DT)4000 | 4000 | 35 | 200-1600 | 4 | 280+S | 802+S | 80 | 90 | 40 | 40 | 50 | 84 | 220 | 95 | 63 | |
5 | ||||||||||||||||
DTIA(DT)5000 | 5000 | 8.5 | 200-1600 | 1.5擺線 | 280+S | / | 80 | 90 | 40 | 40 | 60 | 84 | 240 | 95 | 65 | |
減速機 |
