DYTP型整體平行式電液推桿
產品介紹
DYTP型整體平行式電液推桿型號有：DYTP 450-S/110、DYTP 700-S/110、DYTP 1000-S/110、DYTP 1750-S/90、DYTP 2500-S/90、DYTP 3000-S/90、DYTP 4000-S/80、DYTP 5000-S/60、DYTP 6000-S/55、DYTP 7000-S/55、DYTP 8000-S/55、DYTP 10000-S/40、DYTP 15000-S/30、DYTP 20000-S/25、DYTP 30000-S/25、DYTP 50000-S/25型等。
電液推桿生產廠家為廣大用戶提供電動推桿、電液推桿、安全制動器、防風制動器和液壓站/液壓機械相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務，更多國標/非標/專用電液推桿廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
產品說明
- 整體平行式電液推桿
- DYTP型
- 河南新鄉
- 可非標定制
- 部分現貨
- 15~20天
- 全國
- 自提/代辦托運
- 安裝另計
- 一年保修
產品圖冊
相關參數
DYTP型整體平行式電液推桿技術參數（選型表）
| 型 號 | 額定輸出力 | 額定速度(mm/s) | 電機型號 | 行程制造范圍 | 速度制造范圍 | ||
| DYTPロ-口/口 | 推力 | 拉力 | 推速 | 拉速 | (mm) | (mm) | |
| DYTP450-S/110 | 450 | 310 | 110 | 150 | Y802-4-0.75kw | 50-800 | 10-110 |
| DYTP750-S/110 | 750 | 510 | 110 | 150 | Y90S-4-1.1kw | 50-1500 | 10-110 |
| DYTP1000-S/110 | 1000 | 670 | 110 | 150 | Y90L-4-1.5kw | 50-1500 | 10-110 |
| DYTP1750-S/90 | 1750 | 1150 | 90 | 130 | Y100L-4-2.2kw | 50-2000 | 10-90 |
| DYTP2500-S/90 | 2500 | 1700 | 90 | 130 | YI12L2-4-3kw | 50-2000 | 10-90 |
| DYTP3000-S/90 | 3000 | 2050 | 90 | 130 | Y112M-4-3kw | 50-2000 | 10-90 |
| DYTP4000-S/80 | 4000 | 2790 | 80 | 115 | Y112M-4-4kw | 50-2000 | 10-80 |
| DYTP5000-S/60 | 5000 | 3480 | 60 | 85 | Y112M-4-4kw | 50-2000 | 10-60 |
| DYTP6000-S/55 | 6000 | 4100 | 55 | 80 | Y132S-4-5.5kw | 50-2500 | 5-55 |
| DYTP7000-S/55 | 7000 | 4800 | 55 | 80 | Y132S-4-5.5kw | 50-2500 | 5-55 |
| DYTP8000-S/55 | 8000 | 5500 | 55 | 80 | Y132S-4-7.5kw | 50-250 | 5-55 |
| DYTP10000-S/40 | 10000 | 7500 | 40 | 50 | Y132S-4-7.5kw | 50-2500 | 5-40 |
| DYTP15000-S/30 | 15000 | 11000 | 30 | 40 | Y132S-4-7.5kw | 50-2500 | 5-30 |
| DYTP20000-S/25 | 20000 | 15000 | 25 | 30 | Y132S-4-7.5kw | 50-2500 | 5-25 |
| DYTP30000-S/25 | 30000 | 20000 | 25 | 37 | Y160M-4-11kw | 50-2500 | 5-25 |
| DYTP50000-S/25 | 50000 | 33800 | 25 | 37 | Y160L-4-15kw | 50-2000 | 5-25 |
注:
1、上列表中的電機電壓等級為380V，防護等級為IP55，絕緣等級為F級；
2、表中的電機型號及功率，指該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推拉力成正比；
3、超出表中行程或速度制造范圍必須在訂貨時說明，否則按表內技術參數制造。

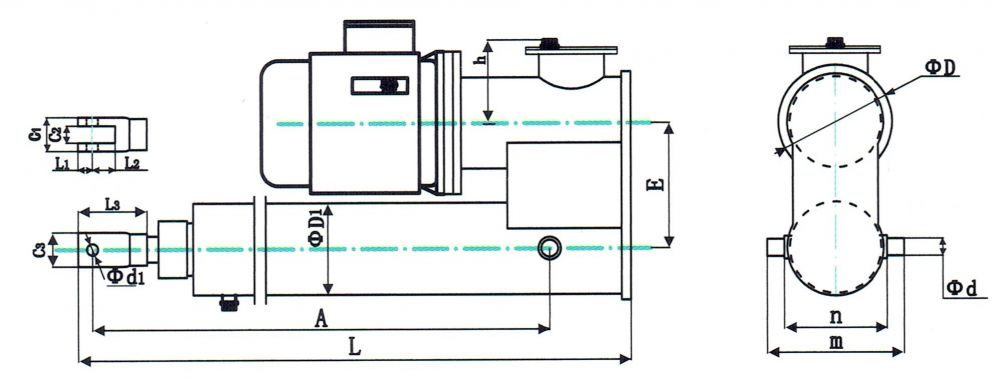

DYTP型整體平行式電液推桿外形及安裝尺寸圖
注:
1、表中S為推桿行程，S2150mm,當行程S<150mm按S=150mm對應的表中尺寸制造，行程優選系列150 200 250 300 400 500 800 1500 2000 2500( mm)；
2、圖中A值,用戶可以自己確定。
| 型號 | 外形安裝尺寸 | |||||||||||||||
| DYTZ 口-口/口 | C1 | C2 | C3 | L1 | L2 | L3 | d 1 | D | D1 | E | n | m | d | h | A | L |
| DYTP 450-S/110 | 50 | 25 | 50 | 20 | 50 | 120 | 16 | 200 | 160 | 220 | 180 | 240 | 30 | 140 | 200+S | 590 |
| DYTP 700-S/110 | 50 | 25 | 50 | 20 | 50 | 120 | 16 | 200 | 160 | 220 | 180 | 240 | 30 | 140 | 200+S | 610 |
| DYTP 1000-S/110 | 50 | 25 | 50 | 20 | 50 | 120 | 16 | 200 | 160 | 220 | 180 | 240 | 30 | 140 | 200+S | 630 |
| DYTP 1750-S/90 | 50 | 25 | 50 | 20 | 50 | 120 | 20 | 250 | 160 | 220 | 180 | 240 | 30 | 140 | 200+S | 730 |
| DYTP 2500-S/90 | 60 | 30 | 60 | 25 | 45 | 120 | 20 | 250 | 160 | 220 | 180 | 240 | 30 | 140 | 200+S | 730 |
| DYTP 3000-S/90 | 60 | 30 | 60 | 25 | 45 | 120 | 20 | 250 | 160 | 220 | 180 | 240 | 30 | 140 | 200+S | 750 |
| DYTP 4000-S/80 | 60 | 30 | 60 | 25 | 45 | 120 | 25 | 250 | 160 | 220 | 180 | 240 | 40 | 140 | 200+S | 750 |
| DYTP 5000-S/60 | 70 | 40 | 70 | 35 | 80 | 150 | 25 | 250 | 160 | 220 | 180 | 240 | 40 | 140 | 200+S | 750 |
| DYTP 6000-S/55 | 70 | 40 | 70 | 35 | 80 | 150 | 30 | 300 | 180 | 240 | 210 | 270 | 50 | 150 | 200+S | 895 |
| DYTP 7000-S/55 | 70 | 40 | 70 | 35 | 80 | 150 | 30 | 300 | 194 | 240 | 240 | 340 | 50 | 160 | 200+S | 925 |
| DYTP 8000-S/55 | 70 | 40 | 70 | 35 | 80 | 150 | 30 | 300 | 194 | 240 | 240 | 340 | 50 | 160 | 200+S | 925 |
| DYTP 10000-S/40 | 100 | 50 | 100 | 50 | 100 | 200 | 40 | 300 | 219 | 280 | 260 | 360 | 50 | 170 | 200+S | 925 |
| DYTP 15000-S/30 | 100 | 50 | 100 | 50 | 100 | 200 | 40 | 300 | 245 | 280 | 280 | 400 | 60 | 190 | 200+S | 925 |
| DYTP 20000-S/25 | 100 | 50 | 100 | 50 | 90 | 200 | 50 | 300 | 273 | 300 | 310 | 430 | 60 | 200 | 200+S | 925 |
| DYTP 30000-S/25 | 120 | 60 | 120 | 60 | 140 | 300 | 60 | 350 | 300 | 350 | 350 | 470 | 70 | 210 | 300+S | 1150 |
| DYTP 50000-S/25 | 160 | 80 | 150 | 80 | 140 | 300 | 75 | 350 | 351 | 380 | 420 | 580 | 80 | 240 | 300+S | 1300 |
