QD型吊鉤橋式起重機(300/40~350/75噸)
產品介紹

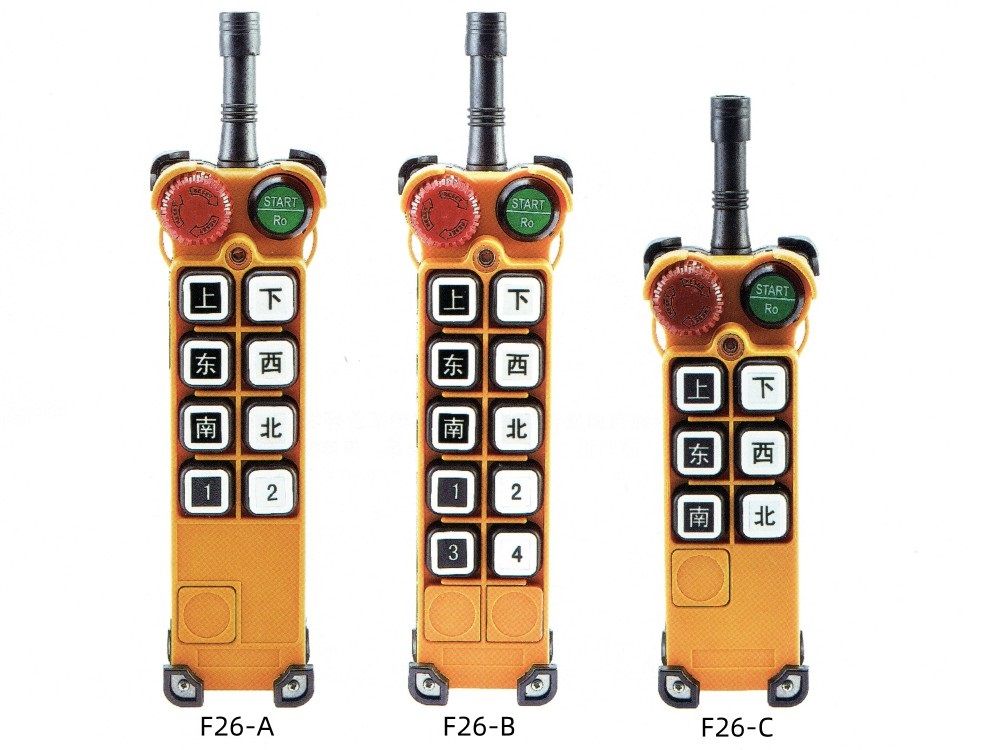

QD型300/40~350/75噸吊鉤橋式起重機屬于通用雙梁橋式起重機,工作級別A5~A6,它是由橋架、大車運行機構、小車運行機構(起升機構)、起重電氣設備等共同組成,設計起重方式有單鉤、主付鉤形式,QD型吊鉤橋式起重機設計起重量有:5、10、16/3.2、20/5、32/5、50/10、75/20、100/20、125/32、250/50、300/40、350/75、400/80、450/80、450/100、500/100、550/100、600/150、800/150噸等吊鉤橋式起重機(并承接非標起重機的設計制造),QD型吊鉤橋式起重機應用廣泛,適合工作場所比較頻繁的工廠車間場所使用,該機禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分操作為無線遙控器控制,操縱室有開式、閉式兩種,可根據實際情況分為左或右面安裝兩種形式,入門方向有側面及端面兩種,以滿足用戶在各種不同需要的情況下進行選擇。
QD型吊鉤橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務,更多防爆、雙起升、抓斗、電磁吸盤、冶金耐高溫、新型智能等歐式新型(低凈空)/國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
產品說明
- 吊鉤橋式起重機
- 吊機/天車/橋吊/航車/航吊
- QD
- 通用雙梁橋式
- 河南新鄉
- 可非標制造
- 三相交流380V-50Hz
- 定制生產
- 50~100天
- 無
- 全國
- 自提/代辦貨運
- 安裝另計
- 一年保修
產品圖冊
相關參數

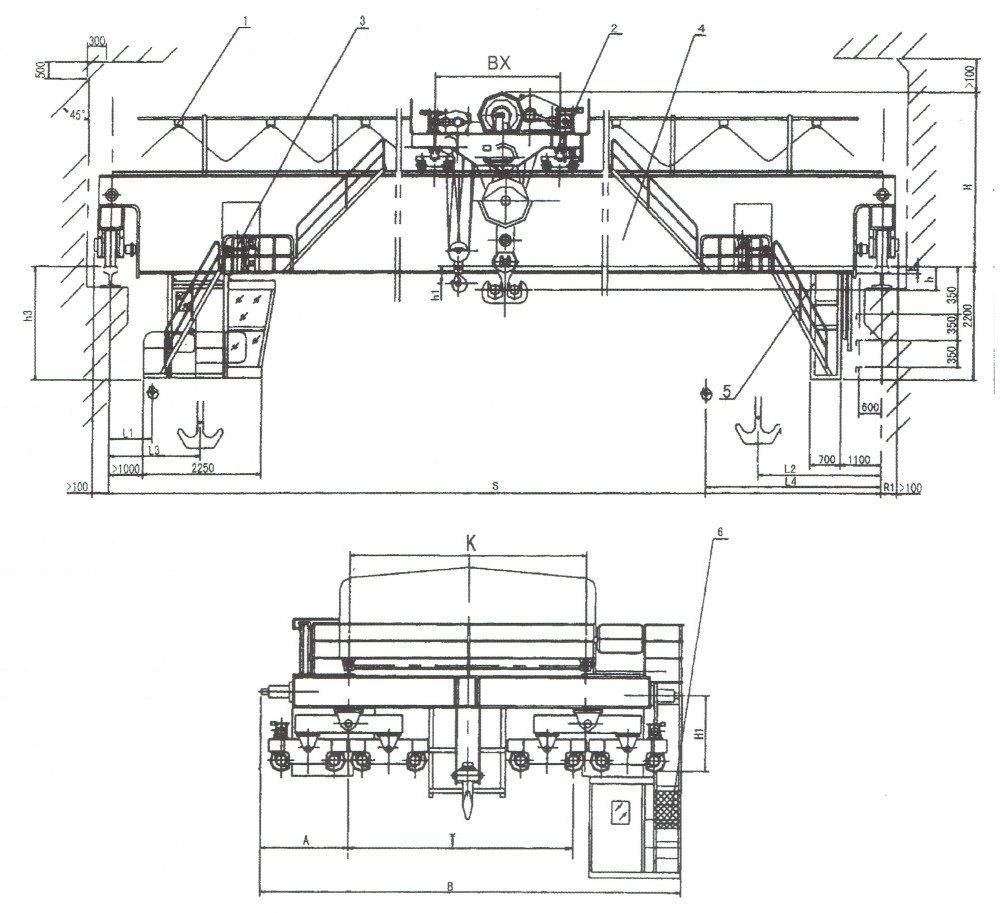

QD型吊鉤橋式起重機外形尺寸圖(300/40~350/75噸)
QD型300/40~350/75噸吊鉤橋式起重機
起重量 | 主鉤起升 | t | 300 | 350 |
副鉤起升 | 40 | 75 | ||
跨度 | m | 17 | 22 | |
起升高度 | m | 24 | 25 | |
m | 32 | 40 | ||
工作級別 | A5 | A5 | ||
速 度 Speed | 主鉤起升 | mn | 0.84 | 1.0 |
副鉤起升 | 5.8 | 5.22 | ||
小車運行 | 8.1 | 5.8 | ||
大車運行 | 17.7 | 22 | ||
電 動 機 Motor | 主鉤起升 | 型號 / KW | YZR280M-10/55 | YZR315M-10/85 |
副鉤起升 | YZR50M2-8/42 | YZR315M-10/85 | ||
小車運行 | YZR160M2-6/8.5 | YZR160M2-6/8.5 | ||
大車運行 | YZR160L-6/13x4 | YZR180L-6/17x4 | ||
薦用鋼軌 | QU120 | |||
電源 | 三相交流、50HZ、380V |
QD型300/40~350/75噸吊鉤橋式起重機
起重量 | 300/40t A5 | 350/75t A6 | |
尺寸及重量 跨度 | 17 | 22 | |
K | mm | 6700 | 5800 |
Bx | 4600 | 5520 | |
T | 6700 | 5800 | |
F | 365 | 490 | |
B | 11600 | 11180 | |
b | 435 | 459 | |
H | 4753 | 5913 | |
H1 | 1100 | 1200 | |
A | 2450 | 2440 | |
H3 | 2345 | 2407 | |
h | 1102 | 591 | |
h1 | 162 | -269 | |
L1 | 3155 | 4312 | |
L2 | 3100 | 3830 | |
L3 | 1100 | 1900 | |
H4 | 5155 | 6242 | |
小車總重 | t | 92 | 98 |
起重量總重 | 181 | 247 | |
最大輪壓 | KN | 500 | 550 |
