DF-6S東風工業遙控器圖集

DF-6S東風工業遙控器正面圖（從上至下分別為：接收器、發射器、吊繩、發射器防護皮套）

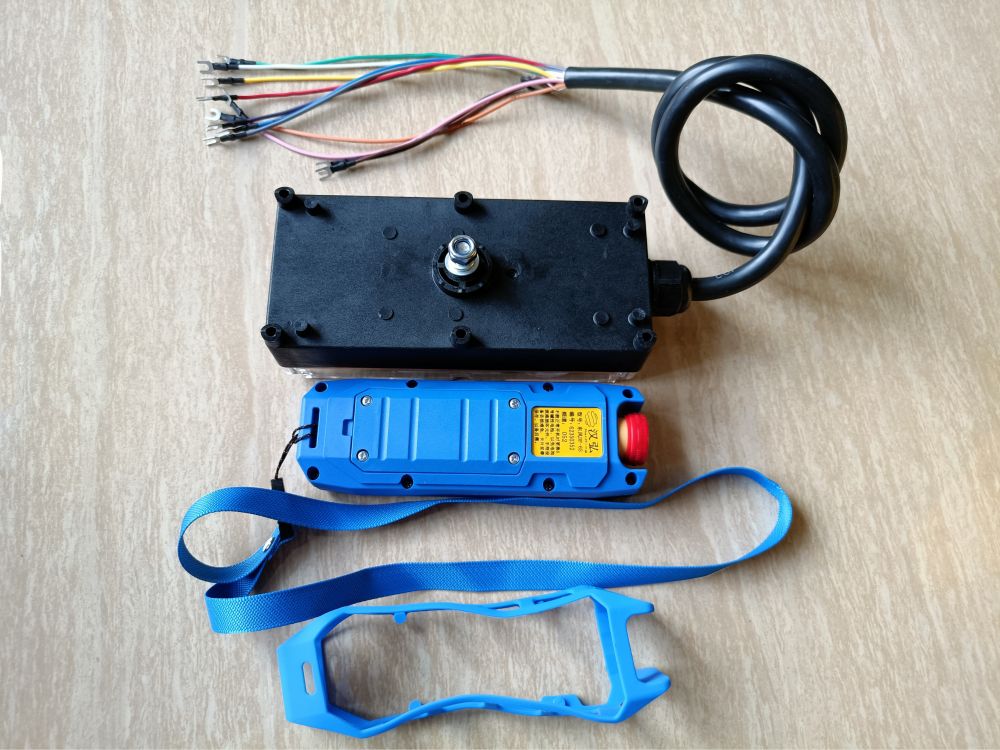

DF-6S東風工業遙控器背面圖

DF-6S東風工業遙控器（接收器）正面圖

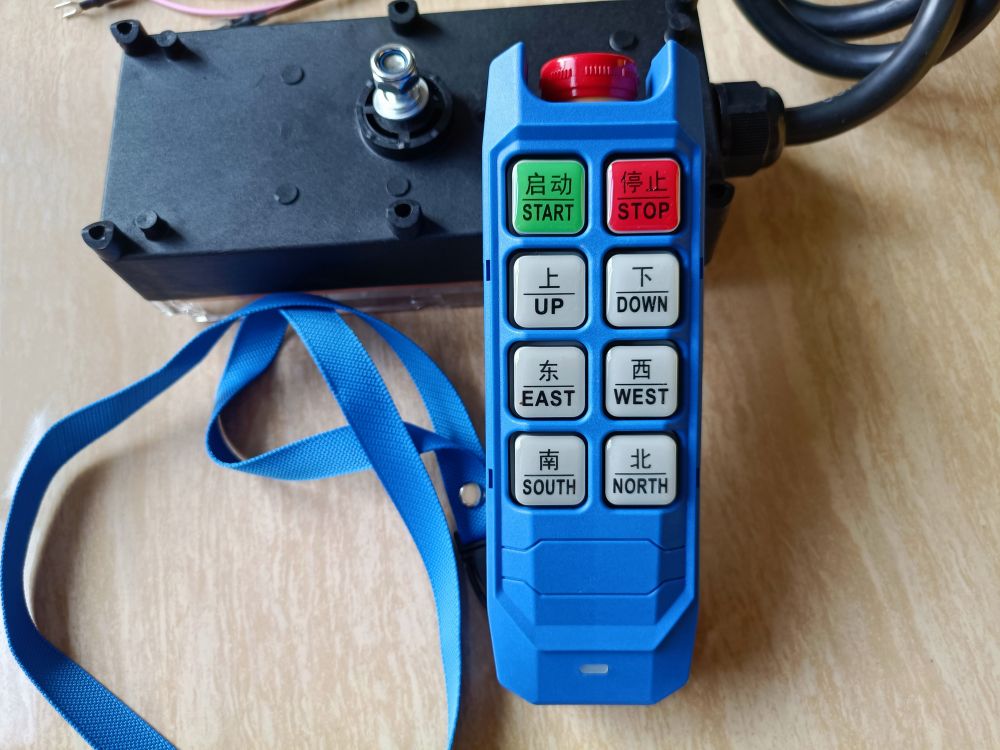

DF-6S東風工業遙控器（發射器/按鈕手柄）正面圖

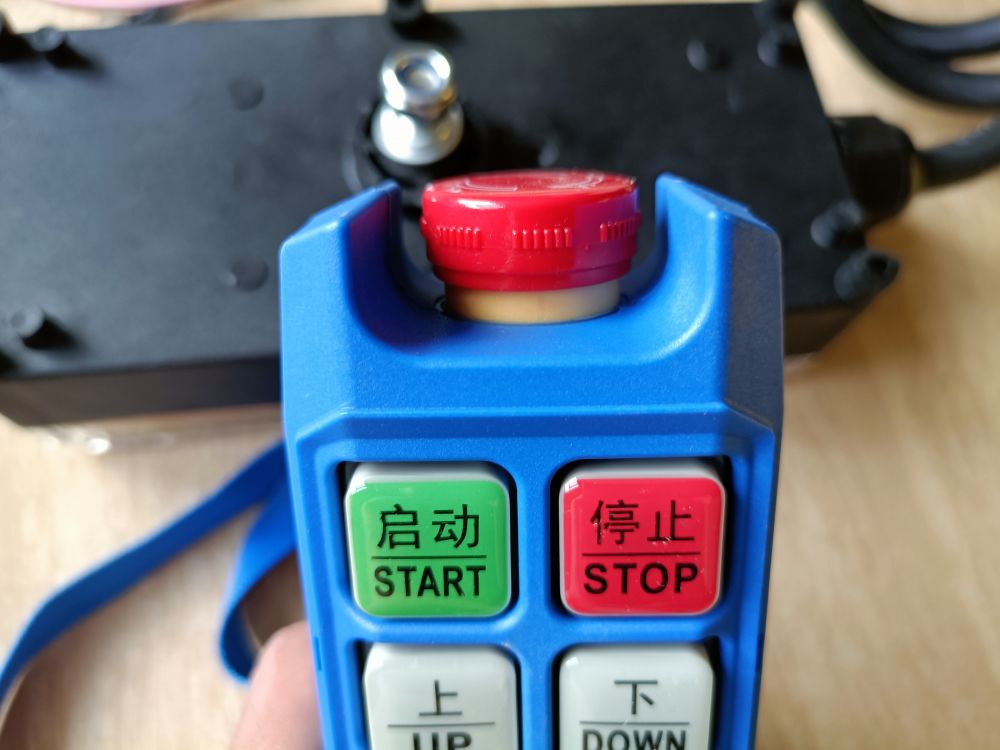

DF-6S東風工業遙控器隱藏式失壓保護按鈕/急停開關（紅色部分）

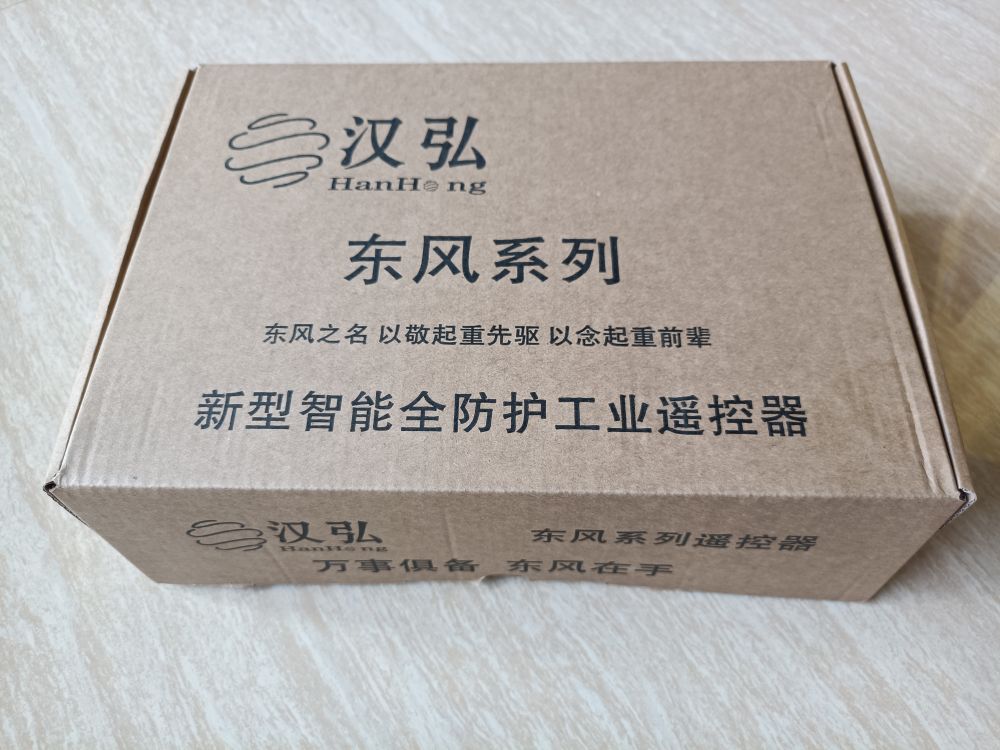

DF-6S東風工業遙控器整機包裝盒（外形尺寸：296X206X92mm）

DF系列遙控器使用手冊

一、質保情況

1、品質保證

(1)本公司保證產品出廠時，完全符合其所公布的各項指標，只要安裝正確,都可以正常使用，但是本公司并不保證產品的操作是毫無中斷或零錯誤；

(2)本產品自購買日起享有一年的質保期，保證客戶在一年內不會有任何產品質量上問題，若在保質期間內，只要證明產品質量有瑕疵，本公司愿意維修或更換相同類型產品。任何需要維修的產品，都必需送往本公司指定的服務處(經銷處)，該客戶須承擔產品運往服務處(經銷處)的單程運費，而本公司的服務處(經銷處)在保證期間內完成產品的檢測、維修，并寄回該產品。

2、未包含維修事項

(1) 按鍵、繼電器、保險絲、電池等損耗性零件；

(2)因裝機錯誤所造成的基板損壞；

(3)因客戶使用不當、不可抗拒原因、天然因素、維護不足、操作環境規格的疏忽、未經許可的變更、錯誤的使用或客戶自行設置介面而造成的故障。

3、說明

(1) 前述質保事項，并無其它明述或隱含的質保事項；

(2)質保所提供的維修是對客戶唯一的賠償，本公司并不負任何直接間接、特殊、意外或因果的責任。

二、注意事項

1、一般注意事項

(1)未經專業訓練的人員，不得拆開機器，以免造成損壞；

(2)本手冊僅供使用單位參考，詳細技術問題請咨詢制造廠家或經銷商；

(3)本機器出廠前經過精密測試，但在高危險性及可能造成損壞的情況下禁止使用。

(4)使用后應關閉天車總電源，以切斷接收器電源；

(5) 發射器應放置于安全之處，人員不得隨意胡亂按動，以免發生意外；

(6)天車應有總電源繼電器、極限開關及其它安全性設施；

(7)雷擊或受到干擾情況下應停止使用；

(8)應確保發射器電池充足及接收器電源正常；

(9)安裝或維修是應關閉天車總電源及接收器內的電源以免觸電，測試時應站在安全區；

(10) 本手冊制造廠商可能隨時修改內容，恕不另行通知；

(11)本機器部分技術不公開，及原廠隨時可能增加新功能，其說明可能與機器不符。

2、未包含維修事項

(1)使用者必需經過崗前的專業培訓，以熟悉操作方式；

(2)操作者必需身體健康，精神良好，且能辨識及判斷操作的安全性;

(3)產品堅固的發射器，可抵抗相當?shù)淖矒簦^分或蓄意的碰撞、擠壓，仍可能損壞；

(4)操作使用者要注意發射器上的指示燈，正常使用狀態下，綠燈閃爍。若發現紅燈持續閃爍的狀況，則可能有異?；蚬收锨樾伟l(fā)生也可能是電池電量已耗盡，此時應立即更換電池(2顆電池必須同時更換)；

(5)操作者要注意接受器上的指示燈，正常使用狀態下電源指示燈持續閃爍紅燈；

(6)一旦發現裝備受到嚴重干擾必須立即停止操作；

(7)如長期不使用遙控器時，須取出發射器內電池。

3、安全注意事項

(1) 安裝前務必關閉天車總電源，以免觸電；

(2)應了解天車的配電以及遙控器的功能設定狀況(含繼電器輸出)，避免導致不正確的接線。將未使用的線頭用絕緣膠帶包扎起來；

(3)安裝接收器時，應選擇無火花節點的位置，如遠離馬達，繼電器，電纜，避免接近高壓配線或設施，還需考慮避免與建筑物突出部分沖突，避免阻止電波傳送；

(4)接收器不可安裝在電控箱內，正確安裝方式是將接收器固定于電控箱頂部(或外部)的適當位置，然后再將接收器輸出電纜穿入電控箱內作適當?shù)慕泳€；

(5)接收器安裝時必須確實鎖緊，避免造成接收器松動、掉落。

注:遙控器接線圖詳見接收器標簽

三、緊急情況處理

當緊急狀況出現時，請按下列步驟處理，并立刻通知經銷商

(1)按下發射器“停止鍵”或“緊急停止開關”；

(2)將發射器的磁鐵鑰匙開關/旋轉式鑰匙開關旋轉至0FF的位置并拔除；

(3)關閉天車總電源；

(4)通知經銷商，找出原因。

四、使用方法

(1) 將電量飽滿的AA型(5號堿性)電池2顆按正確方向裝入發射器的電池盒內,并鎖上電池蓋；

(2)如長時間不使用，需把電池盒內電池取出。

注意:發射器具有電源檢測功能，并以LED指示燈顯示電源電量狀況。

五、接收器電源的選擇

1、接收器提供多種電壓選擇

380V和36V可以直接轉換，其它電壓需要定制

2、電壓轉換方法

(1)關閉接收器電源，拔起原插入的電壓選擇開關。按需要選擇其它電壓，直接插入相應電壓插座上，完成操作。

六、發射器更換、復制問題

1、更換發射器

同系列同型號遙控器，發射器可隨意更換方法如下：

(1)將新發射器在不裝電池的情況下，按任意動作鍵進行信號消除處理；

(2)將原配發射器的E卡取出，插入新發射器相應位置；

(3)裝入電池并觀測發射器電源指示燈，綠燈連閃幾次說明更換成功，即可正常使用。

2、復制發射器

若遙控器原配發射器丟失需要重新配發射器時：

(1)將新發射器在不裝電池的情況下，按任意動作鍵進行信號消除處理；

(2)將接收器內E卡取出插入新發射器相應位置；

(3)裝入新電池井同時觀測發射器電源指示燈，綠燈連閃幾次說明更換成功，即可正常使用。
