QD型吊鉤橋式起重機(400/80~450/80噸)
產品介紹
QD型400/80~450/80噸吊鉤橋式起重機屬于通用雙梁橋式起重機,工作級別A1~A3,它是由橋架、大車運行機構、小車運行機構(起升機構)、起重電氣設備等共同組成,設計起重方式有單鉤、主付鉤形式,QD型吊鉤橋式起重機設計起重量有:5、10、16/3.2、20/5、32/5、50/10、75/20、100/20、125/32、250/50、300/40、350/75、400/80、450/80、450/100、500/100、550/100、600/150、800/150噸等吊鉤橋式起重機(并承接非標起重機的設計制造),QD型吊鉤橋式起重機應用廣泛,適合工作場所比較頻繁的工廠車間場所使用,該機禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分操作為無線遙控器控制,操縱室有開式、閉式兩種,可根據實際情況分為左或右面安裝兩種形式,入門方向有側面及端面兩種,以滿足用戶在各種不同需要的情況下進行選擇。
QD型吊鉤橋式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務,更多防爆、雙起升、抓斗、電磁吸盤、冶金耐高溫、新型智能等歐式新型(低凈空)/國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
產品說明
- 吊鉤橋式起重機
- 吊機/天車/橋吊/航車/航吊
- QD
- 通用吊鉤橋式
- 河南新鄉
- 可非標定制
- 三相交流380V-50Hz
- 定制生產
- 60~100天
- 無
- 全國
- 自提/代辦貨運
- 安裝另計
- 一年保修
產品圖冊
相關參數

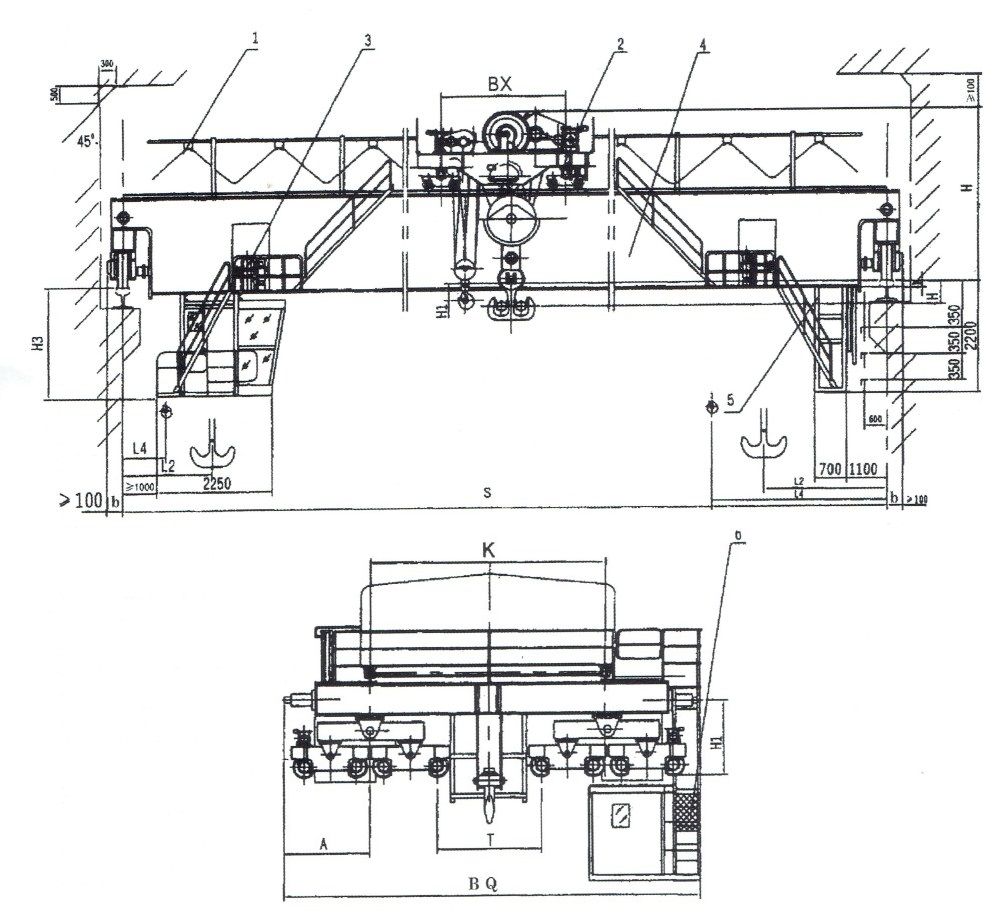

QD型吊鉤橋式起重機外形尺寸圖(400/80~450/80噸)
QD型400/80~450/80噸吊鉤橋式起重機技術參數表
起重量 | 主起升 | t | 400 | 450 |
副起升 | 80 | 80 | ||
跨度 | m | 21 | 20.8 | |
起升高度 | m | 25 | 25 | |
m | 30 | 33 | ||
工作級別 | A1-A3 | A1-A3 | ||
速度 | 主起升 | m/min | 1.165 | 0.895 |
副起升 | 4.78 | 4.84 | ||
小車運行 | 5 | 5.1 | ||
大車運行 | 30 | 20 | ||
電動機 | 主起升 | 型號/ KW | YZR355M-10/110 | YZR355M-10/110 |
副起升 | YZR280M-8/75 | YZR280M-8/75 | ||
小車運行 | YZR160M-6/6.3 | YZR160M-6/6.3 | ||
大車運行 | YZR160L-6/13x4 | YZR160L-6/13x4 | ||
薦用大車軌道 | QU120 | QU120 | ||
電源 | 三相交流50Hz、380V |
QD型400/80~450/80噸吊鉤橋式起重機技術參數及主要尺寸表
起重量 | 400/80t A1-A3 | 450/80t A1-A3 | |
尺寸 跨度 質量及輪壓 | 21 | 20.8 | |
K | mm | 5600 | 6200 |
Bx | 5780 | 6120 | |
T | 5600 | 6700 | |
F | 365 | 436 | |
B | 10850 | 11660 | |
b | 450 | 450 | |
H | 6240 | 5782 | |
H1 | 1550 | 1200 | |
A | 2625 | 2480 | |
h3 | 2653 | 2249 | |
h | 800 | 776 | |
h1 | 500 | -139 | |
L1 | 4300 | 3825 | |
L2 | 3800 | 4690 | |
L3 | 1760 | 6115 | |
L4 | 6313 | 2400 | |
小車總量 | t | 128 | 119 |
起重機總重 | 259 | 231.7 | |
最大輪壓 | KN | 700 | 780 |
