U型地鐵翻渣吊鉤門式起重機
產品介紹
U型地鐵翻渣吊鉤門式起重機又稱地鐵翻渣機、翻渣龍門吊、翻渣門機等,它是用于修建地鐵、隧道工程出土用的專用門式起重機。U型地鐵翻渣吊鉤門式起重機由橋架、大車、小車、起升機構、料斗傾翻裝置、電氣控制系統等部分組成。它的工作流程是:料斗中裝好渣土后,由小車上方的起重機構提升到指定高度,然后裝入地面上的大車中,直接運送到指定位置,最后由傾翻裝置將料斗傾翻即可將渣土成功倒出。
U型地鐵翻渣吊鉤門式起重機生產廠家并提供非標起重量、起升高度、起升/運行速度、改變控制方式等方面的設計制造和出租租賃、安裝調試、搬遷移裝、大修改造、修理維修、年檢維保等服務,更多防爆、抓斗、電磁吸盤、歐式新型(低凈空)等國標/非標/專用門式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、施工方案、報價預算請咨詢客服。
產品說明
- U型地鐵翻渣吊鉤門式起重機
- 龍門吊/翻渣門機/雙梁翻渣機
- MG(U)型
- 雙梁門式
- 河南新鄉
- 可非標定制
- 三相交流380V-50Hz
- 定制生產
- 60~100天
- 全國
- 可提供安裝
- 一年保修
產品圖冊
相關參數

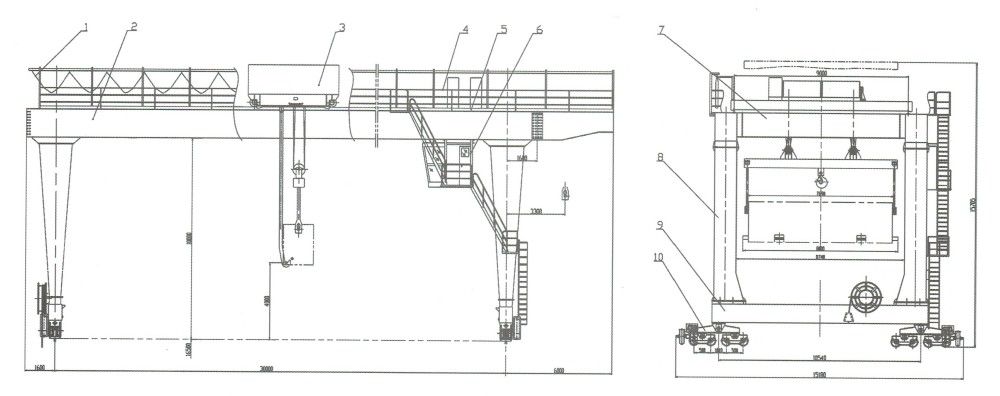

U型地鐵翻渣吊鉤門式起重機外形結構尺寸圖
U型地鐵翻渣吊鉤門式起重機技術參數及外形尺寸表
機構名稱 項目 | 主起升 | 機構名稱 項目 | 小車運行 | 大車運行 | ||||
起重量 | t | 75 | 軌距 | mm | 9000 | 30000 | ||
起升速度 | m/min | 1/10 | 運行速度 | m/min | 2/20 | 3/30 | ||
工作級別 | M6 | 工作級別 | M6 | M6 | ||||
最大起升高度 | m | 上10 下16.5 | 基距 | mm | 3560 | 11740 | ||
電源 | 三相交流 50Hz- 380V | |||||||
鋼絲繩 | 結構 | 6W(19)-30-1701 | 緩沖行程 | mm | 100 | 140 | ||
支數 | 2x6 | 鋼軌型號 | 43Kg/m | 50Kg/m | ||||
工作拉力 | KN | 72.5 | 車輪直徑 | mm | Φ600 | Φ600x16 | ||
卷筒直徑 | mm | Φ800 | 最大輪壓 | KN | 285 | 248 | ||
電動機 | 型號 | YZP400L1-10 | 電動機 | 型號 | YZP160M1-6 | YZP160L-6 | ||
功率 | KW | 160 | 功率 | KW | 2x5.5 | 4x11 | ||
轉速 | r/min | 585 | 轉速 | r/min | 970 | 945 | ||
減速器 | 型號 | ZQA1000-i-3C | 減速器 | 型號 | ZSCA600-i-5/6 | ZSC(A)600-i-1/2 | ||
速比 | i | 25 | 速比 | i | 77.5 | 59 | ||
制動器 | 型號 Model | YWZ4-500/E201 | 制動器 | 型號 | YWZ-200/25 | YWZ4-200/T40 | ||
制動力矩 | N.m | 2x3600 | 制動力矩 | N.m | 2x200 | 4x270 | ||
限位開關 | DXZ | 限位開關 | LX10-11 |
