產品介紹

       YWZ9(YWZ5)型電力液壓鼓式制動器型號規格有:YWZ9(YWZ5)-160/E23、YWZ9(YWZ5)-200/E23、YWZ9(YWZ5)-200/E30、YWZ9(YWZ5)-250/E23、YWZ9(YWZ5)-250/E30、YWZ9(YWZ5)-250/E50、YWZ9(YWZ5)-300/E23、YWZ9(YWZ5)-300/E30、YWZ9(YWZ5)-300/E50、YWZ9(YWZ5)-300/E80、YWZ9(YWZ5)-315/E23、YWZ9(YWZ5)-315/E30、YWZ9(YWZ5)-315/E50、YWZ9(YWZ5)-315/E80、YWZ9(YWZ5)-400/E30、YWZ9(YWZ5)-400/E50、YWZ9(YWZ5)-400/E80、YWZ9(YWZ5)-400/E121、YWZ9(YWZ5)-500/E50、YWZ9(YWZ5)-500/E80、YWZ9(YWZ5)-500/E121、YWZ9(YWZ5)-500/E201、YWZ9(YWZ5)-600/E121、YWZ9(YWZ5)-600/E201、YWZ9(YWZ5)-600/E301、YWZ9(YWZ5)-630/E121、YWZ9(YWZ5)-630/E201、YWZ9(YWZ5)-630/E301、YWZ9(YWZ5)-700/E201、YWZ9(YWZ5)-700/E301、YWZ9(YWZ5)-710/E201、YWZ9(YWZ5)-710/E301、YWZ9(YWZ5)800/E301/12型等,鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求,可生產各種常開、防爆及非標制動器產品。

       YWZ9(YWZ5)型電力液壓鼓式制動器生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ4B、YWZ13、YW、YW-L、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制動器,廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器,YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器,YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器,ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置(液壓罐、制動器電機)、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造(定制)和配件批發零售、安裝修理維修等服務,更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。

產品說明

  • YWZ9(YWZ5)型電力液壓鼓式制動器
  • 抱閘/剎車
  • YWZ9(YWZ5)型
  • 液壓鼓式制動器
  • 河南新鄉長垣/焦作武陟
  • 可定制
  • 部分現貨
  • 10~15天
  • 無
  • 全國
  • 自提或快遞托運
  • 安裝另計
  • 一年保修

產品圖冊

相關參數

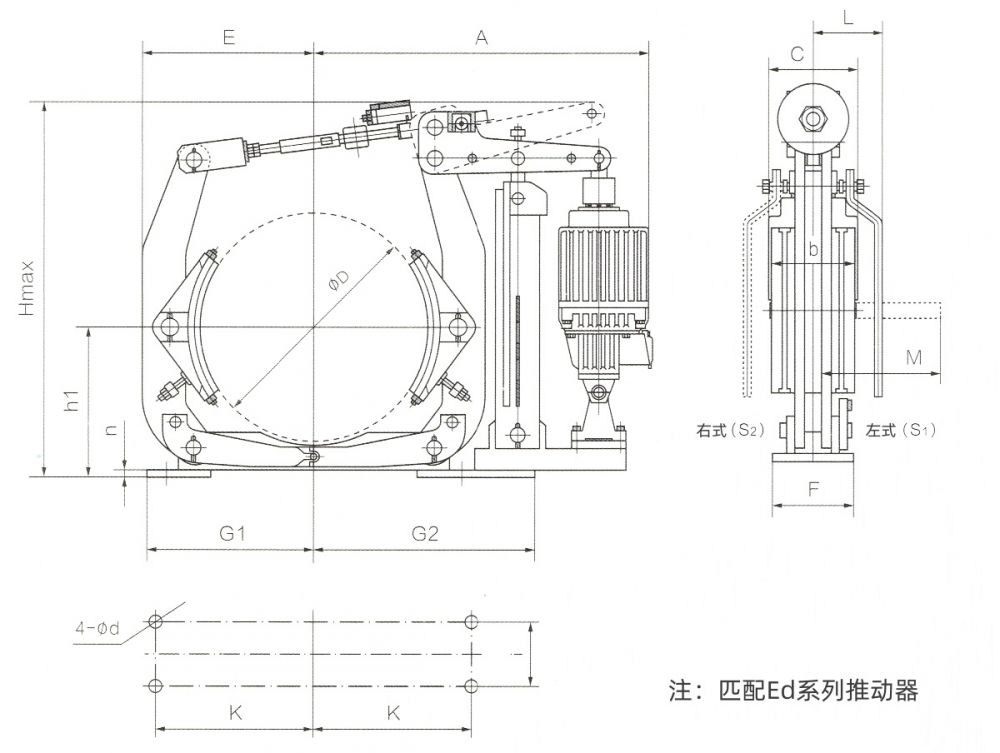

YWZ9(YWZ5)型電力液壓鼓式制動器外形尺寸圖


YWZ9(YWZ5)型電力液壓鼓式制動器技術參數與主要尺寸數據表

制動器型號匹配推動器制動力矩(N.m)退距AbCDdEFG1G2H
Max
h1iKMnL重量
(kg)
YWZ9(YWZ5)-160/E23Ed23/580-1601.043065160160141458514519543513255130120814532.5
YWZ9(YWZ5)-200/E23Ed23/5112-2001.0470801602001417590165265500160551451401015035
YWZ9(YWZ5)-200/E30Ed30/5140-31538
YWZ9(YWZ5)-250/E23Ed23/5140-2501.053510016025018205110200290570190651801601218042
YWZ9(YWZ5)-250/E30Ed30/5180-31545
YWZ9(YWZ5)-250/E50Ed50/5315-50057519050
YWZ9(YWZ5)-300/E23Ed23/5180-2801.2559012516030018255115245330585225802201801217070
YWZ9(YWZ5)-300/E30Ed30/5250-40070
YWZ9(YWZ5)-300/E50Ed50/5400-63063019075
YWZ9(YWZ5)-300/E80Ed80/6630-100080
YWZ9(YWZ5)-315/E23Ed23/5180-2801.2559012516031518255115245330585225802201801217070
YWZ9(YWZ5)-315/E30Ed30/5250-40070
YWZ9(YWZ5)-315/E50Ed50/6400-63063019075
YWZ9(YWZ5)-315/E80Ed80/6630-100080
YWZ9(YWZ5)-400/E30Ed30/5200-4701.25670160160400223101603104207152801002702201417088
YWZ9(YWZ5)-400/E50Ed50/6400-80071019076095
YWZ9(YWZ5)-400/E80Ed80/6630-1250110
YWZ9(YWZ5)-400/E121Ed121/61000-2000700240775125
YWZ9(YWZ5)-500/E50Ed50/6450-10001.258102001905002238518036553581033513032528016180175
YWZ9(YWZ5)-500/E80Ed80/6800-1600175
YWZ9(YWZ5)-500/E121Ed121/61120-2500800240845190
YWZ9(YWZ5)-500/E201Ed201/62000-4000190
YWZ9(YWZ5)-600/E121Ed121/61800-28001.692524024060026470220450600103542517040034025185300
YWZ9(YWZ5)-600/E201Ed201/62500-4500300
YWZ9(YWZ5)-600/E301Ed301/64000-6500305
YWZ9(YWZ5)-630/E121Ed121/61800-31501.692525024063026470220450600103542517040034025185310
YWZ9(YWZ5)-630/E201Ed201/62500-5000310
YWZ9(YWZ5)-630/E301Ed301/64000-7100315
YWZ9(YWZ5)-700/E201Ed201/62500-56001.698028024070027525240500650114047519045036030220420
YWZ9(YWZ5)-700/E301Ed301/64000-8000425
YWZ9(YWZ5)-710/E201Ed201/62500-56001.698028024071027525240500650114047519045036030220420
YWZ9(YWZ5)-710/E301Ed301/64000-8000425
YWZ9(YWZ5)800/E301/12Ed301/1210500-125002.0123032024080027595280570830135553021052044030240545

YWZ4B電力液壓鼓式制動器安裝尺寸和制動力矩參數符合GB6333-86標準,技術條件符合JB/T6406-2006標準;

可增設附加功能(見下表制動器附加功能)。

制動器附件功能表
附加功能代號附加功能
M襯墊磨損自動補償裝置
K1開閘(上升)顯示行程開關
K2閉閘(下降)顯示行程開關
K3襯墊磨損極限顯示行程開關
S1左式手動裝置
S2右式手動裝置

主要特點:

性能安全可靠、制動平穩,動作頻率高。

使用條件:

環境溫度-20℃~50℃;

周圍工作環境中不得有易燃、易爆及腐蝕性氣體,否則應采用防腐型產品;

空氣相對濕度不大于90%;

使用地點的海拔高度符合GB755-2008。


溫馨提示:

本站發布的產品內容(包括但不限于圖片、文字、參數、性能、產地、廠家、品牌、價格等)所有信息或許存在誤刊和紕漏以及產品升級更新不及時等情況,其準確性、時效性也并不保證,我們?cè)诋a(chǎn)品升級下的信息更新和錯誤信息糾正等方面隨時進行,恕不能向您另行通知。因此,所有信息僅供用戶參考,詳情以用戶實際咨詢廠商確認為準,所購產品實物也不能作為比對和退貨依據。擅自使用網站信息給您造成的任何損失我們也概不負責。
