YWZ(B)電力液壓鼓式制動器(單推桿)
產品介紹
YWZB電力液壓?jiǎn)瓮茥U鼓式制動器是河南省電力液壓制動器有限公司自主研制開發的專利產品，是YWZB雙推桿制動器的替代產品。新型YWZB單推桿制動器裝配了我公司自主研制開發的EdX推動器，是MYT1、YT1、Ed系列的更新?lián)Q代產品，它克服了MYT1、YT1系列產品的漏油、動作不靈活電機易燒壞、防護等級低、維修率高等諸多存在的問題，大大提高了產品的可靠性和使用壽命。已經獲得國家專利和科技進步獎。它適用于額定電壓380V，額定頻率50Hz的相交流電源，是目前國內理想的制動器驅動裝置，并可通過杠桿機構完成往復、圓周、擺動等形式的快遞短行程運動。推動器符合JB/T10603-2006標準。
使用條件：
★環境溫度-20℃~50℃；
★周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；
★空氣相對濕度不大于90%；
★使用地點的海拔高度符合GB755-2008。
主要特點：
★主要擺動鉸點均設有自潤滑軸承，傳動效率高，在使用中無需潤滑；
★制動襯墊安裝形式有兩種：接式和插入式。
產品說明
- YWZ(B)電力液壓鼓式制動器(單推桿)
- 抱閘/制動剎車
- YWZ(B)系列型
- 工業制動器
- 河南新鄉長垣
- 河南省電力液壓制動器有限公司
- 是
- 是
- 部分現貨
- 3~10天
- 全國不限
- 自提或物流托運
- 安裝另議
- 一年保修
產品圖冊
相關參數

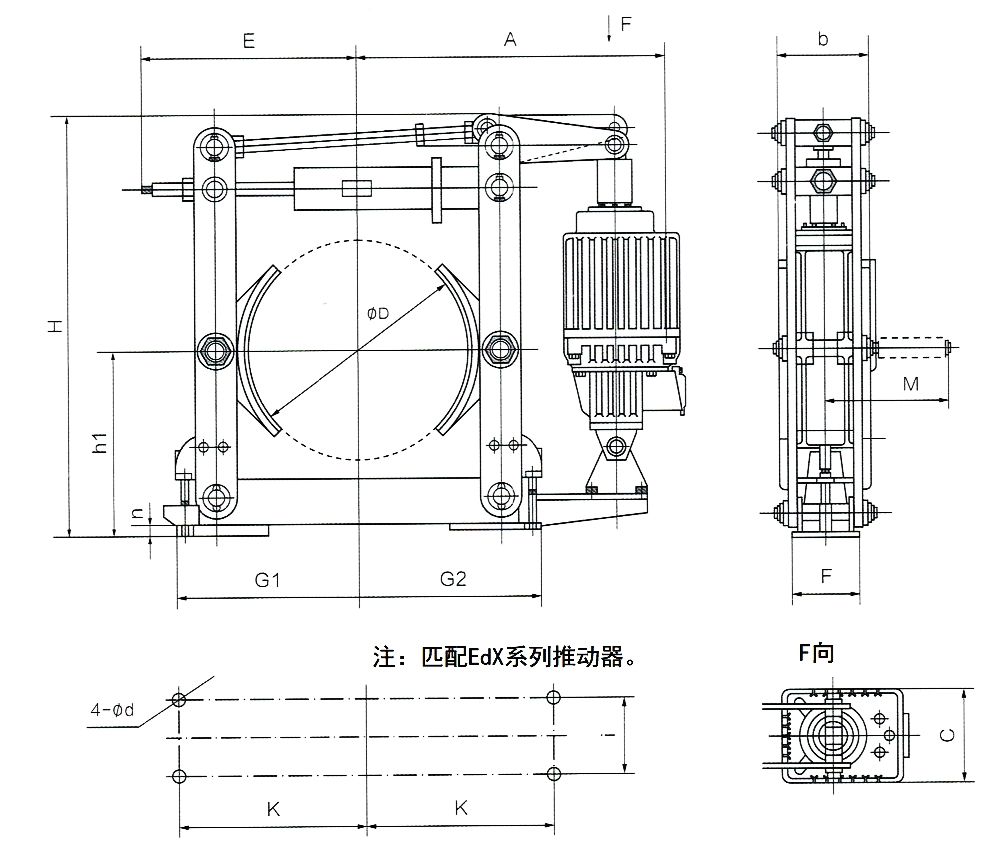

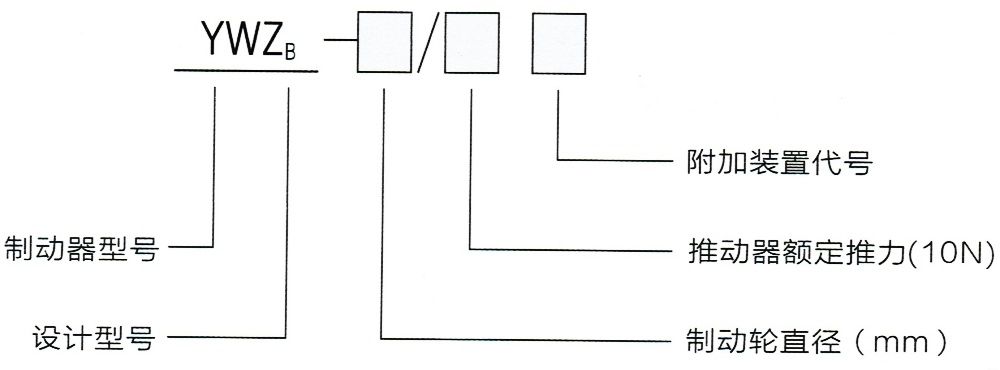

YWZ(B)電力液壓?jiǎn)瓮茥U鼓式制動器外形尺寸圖/型號意義
| 外形尺寸圖 | 型號意義 |
 |  |
YWZB電力液壓?jiǎn)瓮茥U鼓式制動器技術參數及外形尺寸表（單位：mm）
| 制動器型號 | 匹配推動器 (mm) | 制動力矩 (N.m) | 退距 | A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | M | n | 重量 (kg) |
| YWZB-100/18 | EDX-18Z/2 | 40 | 0.6 | 269 | 70 | 137 | 100 | 13 | 125 | 75 | 125 | 125 | 384 | 100 | 40 | 110 | 138 | 6 | 25 |
| YWZB-150/25 | EDX-25Z/4 | 100 | 0.6 | 307 | 90 | 154 | 150 | 17 | 173 | 100 | 170 | 170 | 437 | 140 | 60 | 150 | 138 | 8 | 33 |
| YWZB-200/25 | EDX-25Z/4 | 200 | 0.7 | 347 | 90 | 154 | 200 | 17 | 210 | 100 | 195 | 195 | 007 | 170 | 60 | 175 | 156 | 8 | 42 |
| YWZB-300/25 | EDX-25Z/4 | 320 | 0.7 | 447 | 140 | 154 | 300 | 22 | 281 | 130 | 280 | 280 | 592 | 240 | 80 | 250 | 200 | 10 | 73 |
| YWZB-300/45 | EDX-45Z/6 | 630 | 0.7 | 459 | 140 | 178 | 300 | 22 | 281 | 130 | 280 | 280 | 600 | 240 | 80 | 250 | 200 | 10 | 80 |
| YWZB-400/45 | EDX-45Z/6 | 1000 | 0.8 | 564 | 180 | 178 | 400 | 22 | 370 | 180 | 360 | 360 | 735 | 320 | 130 | 325 | 265 | 12 | 130 |
| YWZB-400/90 | EDX-90Z/8 | 1600 | 0.8 | 580 | 180 | 210 | 400 | 22 | 370 | 180 | 360 | 360 | 740 | 320 | 130 | 325 | 265 | 12 | 160 |
| YWZB-400/125 | EDX-125Z/10 | 2200 | 0.8 | 632 | 160 | 254 | 400 | 22 | 370 | 180 | 360 | 360 | 850 | 320 | 130 | 325 | 271 | 12 | 167 |
| YWZB-500/90 | EDX-90Z/8 | 2500 | 0.8 | 670 | 200 | 210 | 500 | 22 | 440 | 200 | 415 | 415 | 890 | 400 | 150 | 380 | 310 | 16 | 210 |
| YWZB-500/125 | EDX-125Z/10 | 2650 | 0.8 | 775 | 200 | 210 | 500 | 22 | 440 | 200 | 415 | 415 | 885 | 400 | 150 | 380 | 310 | 16 | 220 |
| YWZB-500/180 | EDX-180Z/10 | 3000 | 0.8 | 692 | 200 | 254 | 500 | 22 | 440 | 200 | 415 | 415 | 940 | 400 | 150 | 380 | 310 | 16 | 235 |
| YWZB-600/90 | EDX-90Z/8 | 3200 | 0.8 | 805 | 240 | 210 | 600 | 26 | 555 | 220 | 505 | 520 | 1082 | 475 | 170 | 475 | 390 | 18 | 400 |
| YWZB-600/180 | EDX-180Z/12 | 5000 | 0.8 | 827 | 240 | 254 | 600 | 26 | 555 | 220 | 505 | 520 | 1082 | 475 | 170 | 475 | 390 | 18 | 430 |
| YWZB-700/180 | EDX-180Z/12 | 8000 | 0.8 | 957 | 280 | 254 | 700 | 34 | 705 | 270 | 580 | 600 | 1225 | 550 | 200 | 540 | 585 | 25 | 500 |
| YWZB-800/180 | EDX-180Z/12 | 10000 | 0.8 | 1094 | 320 | 254 | 800 | 34 | 772 | 320 | 677 | 697 | 1417 | 600 | 240 | 620 | 510 | 25 | 720 |
| YWZB-800/320 | EDX-320Z/12 | 12500 | 0.8 | 1155 | 320 | 375 | 800 | 34 | 772 | 320 | 677 | 697 | 1417 | 600 | 240 | 620 | 675 | 25 | 885 |
YWZB電力液壓鼓式制動器(單推桿)貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器，礦用DYW隔爆型制動器、廠用防爆、廠用BZES隔爆封閉式制動器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SH、SE、YZ、DCPZ、BNM、SB/SBD等盤式制動器，QP系列氣動鉗盤式制動器、YLBZ液壓輪邊制動器、YFX液壓防風鐵楔制動器、YJGQ(液壓夾軌器)等防風制動器，ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1/BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置（液壓罐、制動器電機）、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造（定制）和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、防爆等級、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。
