QC型電磁橋式起重機
產品介紹
QC型電磁橋式起重機的取物裝置為可卸的電磁吸盤,適用于冶金工廠在室內或露天的固定跨間裝卸及搬運具有磁性的黑色金屬制品與材料(鋼錠、型鋼及生鐵塊等),在機械廠、庫房中搬運鋼材、廢鐵、廢鋼和鐵屑等物料。起升具有停電保磁及手動釋放功能安全可靠。QC型起重機設計起重量有5、10、16、16/3.2、20/5、32/5噸等(并承接非標QC起重量的設計制造),有單鉤電磁、主鉤電磁、副鉤電磁的設計形式,工作級別為A6級,它是由橋架、大車運行機構、小車運行機構(起升機構)、吊鉤、電磁吸盤、起重電氣設備等共同組成,該機禁止在易燃易爆、腐蝕性介質環境中使用。本產品設有地面和操縱室兩種操作形式。地面分操作為無線遙控器控制,操縱室有開式、閉式兩種,可根據實際情況分為左或右面安裝兩種形式,入門方向有側面及端面兩種,以滿足用戶在各種不同需要的情況下進行選擇。
QC型電磁橋式起重機生產廠家并提供非標起重量、跨度、起升高度、起升/運行速度、改變控制方式等方面的設計制造、安裝調試、大修改造、修理維修、年檢維保等服務,更多防爆、雙起升、抓斗、電磁掛梁、冶金耐高溫、新型智能等歐式新型(低凈空)/國標/非標/專用橋式起重機廠家品牌、技術參數、圖紙?jiān)O(shè)計、設計制造安裝規范標準、施工方案、報價預算請咨詢客服。
產品說明
- 電磁橋式起重機
- 電磁天車/吊機/行車/行吊
- QC型
- 雙梁橋式
- 河南新鄉
- 可非標定制
- 三相交流380V-50Hz
- 定制生產
- 40~60天
- 全國
- 自提/送貨上門
- 安裝另計
- 一年保修
產品圖冊
相關參數

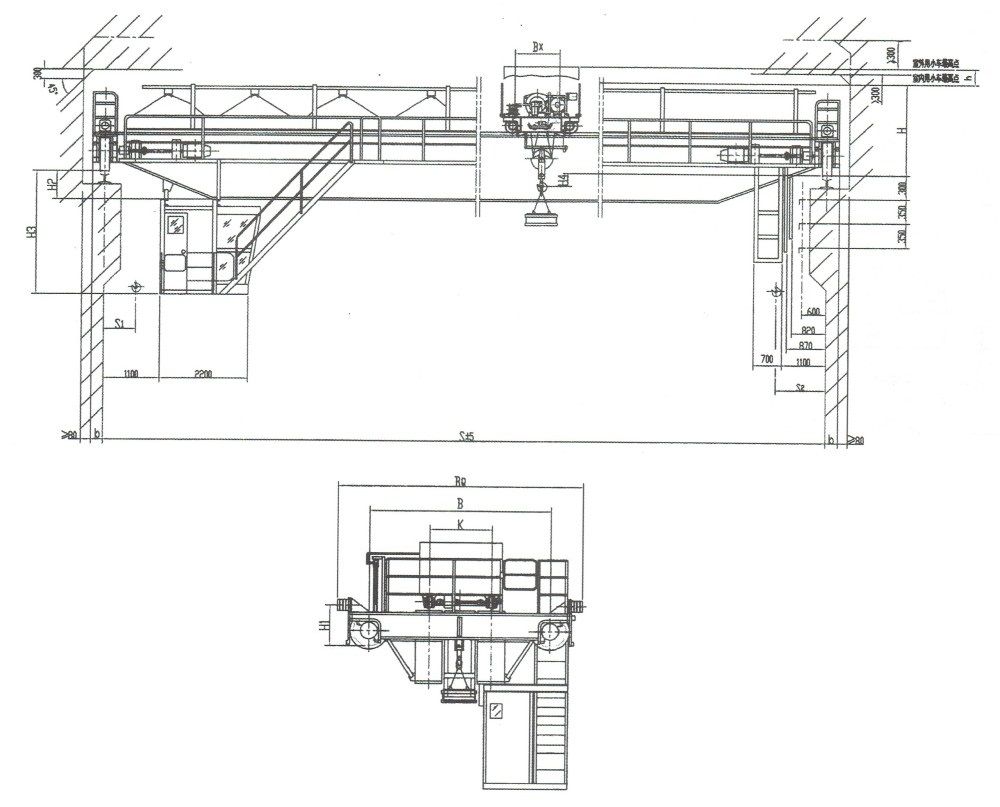

QC型5、10、16噸電磁橋式起重機外形尺寸圖
QC型5、10、16噸電磁橋式起重機技術參數及外形尺寸表
起重量 | t | 5 | 10 | 16 | ||||||||||||||||||||||||||||
工作級別 | A6 | |||||||||||||||||||||||||||||||
跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||||
最大起升高度 | m | 16 | 16 | 16 | ||||||||||||||||||||||||||||
速度 | 起升 | 電磁 | m/min | 15.6 | 13 | 13 | ||||||||||||||||||||||||||
小車運行 | 39.5 | 43.8 | 44.5 | |||||||||||||||||||||||||||||
大車運行 | 92.7 | 93.7 | 92.7 | 93.7 | 86.4 | 76 | 89 | |||||||||||||||||||||||||
電動機 | 起升 | 電磁 | KW | YZR180L-6/15 | YZR225M1-6/30 | YZR250M1-6/37 | ||||||||||||||||||||||||||
小車運行 | YZR112M-6/1.5 | YZR132M1-6/2.2 | YZR132M2-6/3.7 | |||||||||||||||||||||||||||||
大車運行 | YZR160M1-6/ 2x5.5 | YZR160M2-6 /2x7.5 | YZR160M1-6 /2x5.5 | YZR160M2-6/ 2x7.5 | YZR160M2-6 /2x7.5 | YZR160L-6/2x11 | ||||||||||||||||||||||||||
主要尺寸 (mm) | BQ | 5390 | 5450 | 6100 | 6040 | 6130 | 6330 | 6235 | 6835 | |||||||||||||||||||||||
B | 3600 | 3660 | 5000 | 4250 | 4200 | 5000 | 4400 | 5000 | ||||||||||||||||||||||||
Bx | 1100 | 1500 | 1700 | |||||||||||||||||||||||||||||
b | 230 | 230 | 230 | 260 | ||||||||||||||||||||||||||||
k | 1400 | 1500 | 2000 | |||||||||||||||||||||||||||||
H | 1764 | 2028 | 2026 | 2076 | 2095 | 2097 | 2187 | |||||||||||||||||||||||||
H3 | 2526 | 2546 | 2596 | 2756 | 2906 | 3056 | 3206 | 3356 | 2528 | 2548 | 2598 | 2758 | 2908 | 3008 | 3158 | 3308 | 2570 | 2572 | 2622 | 2770 | 2920 | 3070 | 3220 | |||||||||
H1 | 735 | 790 | 880 | |||||||||||||||||||||||||||||
S1 | 1250 | 1500 | 1900 | |||||||||||||||||||||||||||||
S2 | 1500 | |||||||||||||||||||||||||||||||
H2 | 122 | 126 | 226 | 376 | 526 | 676 | 826 | 976 | 122 | 128 | 228 | 378 | 528 | 628 | 778 | 928 | 180 | 182 | 182 | 242 | 390 | 540 | 690 | 840 | ||||||||
h | 850 | 720 | 700 | |||||||||||||||||||||||||||||
重量 | 小車 | t | 2.496 | 4.662 | 5.55 | |||||||||||||||||||||||||||
總重 | 13.64 | 15.45 | 17.44 | 19.96 | 22.34 | 26.64 | 29.84 | 32.84 | 19.5 | 21.4 | 24.2 | 25.9 | 28.7 | 33 | 36.3 | 39.2 | 20.6 | 22.5 | 25.8 | 29.1 | 31.8 | 35.9 | 39.4 | 42.3 | ||||||||
最大輪壓 | KN | 72 | 79 | 87 | 94 | 104 | 114 | 122 | 134 | 115 | 122 | 129 | 138 | 145 | 157 | 164 | 173 | 143 | 153 | 162 | 173 | 184 | 194 | 204 | 213 | |||||||
電磁盤 | 型號 | MW1-6 | MW1-16 | MW1-16 | MW1-16 | |||||||||||||||||||||||||||
吸重 | kg | 4540 | 3330 | 8330 | 14330 | |||||||||||||||||||||||||||
自重 | 460 | 1670 | 1670 | 1670 | ||||||||||||||||||||||||||||
直徑 | mm | 776 | 1180 | 1180 | 1180 | |||||||||||||||||||||||||||
薦用鋼軌 | 43Kg/m | |||||||||||||||||||||||||||||||
電源 | 三相交流 50Hz- 380V |

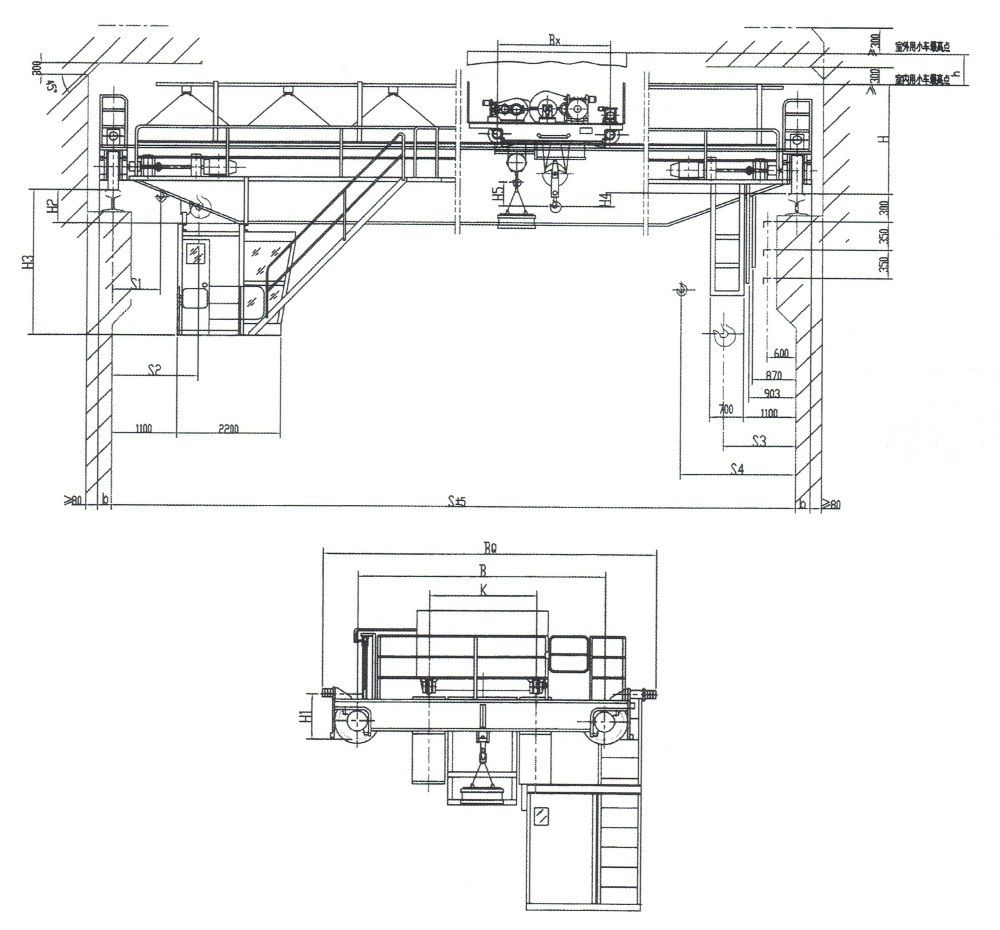

QC型16/3.2、32/5噸主鉤電磁橋式起重機外形尺寸圖
QC型16/3.2、20/5、32/5噸主鉤電磁橋式起重機技術參數及外形尺寸表
起重量 | t | 16/3.2(主鉤電磁) | 20/5(主鉤電磁) | 32/5(主鉤電磁) | ||||||||||||||||||||||||||||||||||||||
工作級別 | A6 | |||||||||||||||||||||||||||||||||||||||||
跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||||||||||||||
最大起升高度 | m | 16/18 | 12/14 | 16/18 | ||||||||||||||||||||||||||||||||||||||
速度 | 起升 | 電磁 | m/min | 13 | 12.6 | 9.5 | ||||||||||||||||||||||||||||||||||||
副鉤 | 14.6 | 15.5 | 15.5 | |||||||||||||||||||||||||||||||||||||||
小車運行 | 44.6 | 44.6 | 43.4 | |||||||||||||||||||||||||||||||||||||||
大車運行 | 76 | 89 | 76 | 89 | 89 | 75.3 | 75.3 | |||||||||||||||||||||||||||||||||||
電動機 | 起升 | 電磁 | KW | YZR250M1-6/37 | YZR250M2-6/45 | YZR280M1-8/55 | ||||||||||||||||||||||||||||||||||||
副鉤 | YZR160L-6/13 | YZR180L-6/17 | YZR180L-6/17 | |||||||||||||||||||||||||||||||||||||||
小車運行 | YZR132M2-6/3.7 | YZR132M2-6/3.7 | YZR160M1-6/5.5 | |||||||||||||||||||||||||||||||||||||||
大車運行 | YZR160M2-6 /2x7.5 | YZR160L-6/2x11 | ZR160M2-6 /2x7.5 | YZR160L-6/2x11 | YZR160L-6/2x11 | YZR180L-8 /2x11 | ||||||||||||||||||||||||||||||||||||
主要尺寸 (mm) | BQ | 6274 | 7004 | 6274 | 7004 | 6574 | 6744 | 7044 | ||||||||||||||||||||||||||||||||||
B | 4400 | 5000 | 4400 | 5000 | 4650 | 4700 | 5000 | |||||||||||||||||||||||||||||||||||
Bx | 2935 | 2950 | 3150 | |||||||||||||||||||||||||||||||||||||||
b | 230 | 260 | 230 | 260 | 230 | 260 | ||||||||||||||||||||||||||||||||||||
K | 2000 | 2000 | 2500 | |||||||||||||||||||||||||||||||||||||||
H | 2097 | 2099 | 2189 | 2099 | 2101 | 2191 | 2345 | 2349 | 2479 | |||||||||||||||||||||||||||||||||
H3 | 2572 | 2552 | 2622 | 2572 | 2576 | 2556 | 2626 | 2774 | 2924 | 3074 | 2582 | 2588 | 2618 | 2648 | 2798 | 2948 | 3098 | 3198 | ||||||||||||||||||||||||
H1 | 850 | 940 | 850 | 940 | 940 | 1070 | ||||||||||||||||||||||||||||||||||||
S1 | 1040 | 1070 | ||||||||||||||||||||||||||||||||||||||||
S2 | 2460 | 2650 | ||||||||||||||||||||||||||||||||||||||||
S3 | 1600 | 1700 | ||||||||||||||||||||||||||||||||||||||||
S4 | 3020 | 3280 | ||||||||||||||||||||||||||||||||||||||||
H2 | 82 | 182 | 242 | 392 | 542 | 692 | 842 | 82 | 86 | 186 | 246 | 394 544 | 694 844 | 92 | 98 | 248 | 268 | 418 | 568 | 718 | 818 | |||||||||||||||||||||
h | 820 | |||||||||||||||||||||||||||||||||||||||||
重量 | 小車 | t | 6.822 | 7.885 | 12.21 | |||||||||||||||||||||||||||||||||||||
總重 | 20.61 | 22.11 | 24.4 | 28.2 | 31.5 | 35.66 | 39.36 | 42.82 | 21.86 | 23.75 | 26.27 | 30.94 | 33.83 | 38.3 | 42.29 | 46.04 | 28.92 | 31.24 | 34.5 | 39.85 | 44.18 | 48.56 | 52.24 | 57.14 | ||||||||||||||||||
最大輪壓 | KN | 146 | 153 | 161 | 174 | 182 | 193 | 204 | 214 | 170 | 177 | 187 | 201 | 210 | 223 | 234 | 245 | 245 | 258 | 272 | 289 | 304 | 317 | 327 | 341 | |||||||||||||||||
電磁盤 | 型號 | MW5-165L | MW5-180L | MW5-210L | ||||||||||||||||||||||||||||||||||||||
吸重 | kg | 12500 | 14500 | 21000 | ||||||||||||||||||||||||||||||||||||||
自重 | 3200 | 4230 | 7000 | |||||||||||||||||||||||||||||||||||||||
直徑 | mm | 1650 | 1800 | 21000 | ||||||||||||||||||||||||||||||||||||||
薦用鋼軌 | 43Kg/m QU70 | |||||||||||||||||||||||||||||||||||||||||
電源 | 三相交流50Hz-380V |

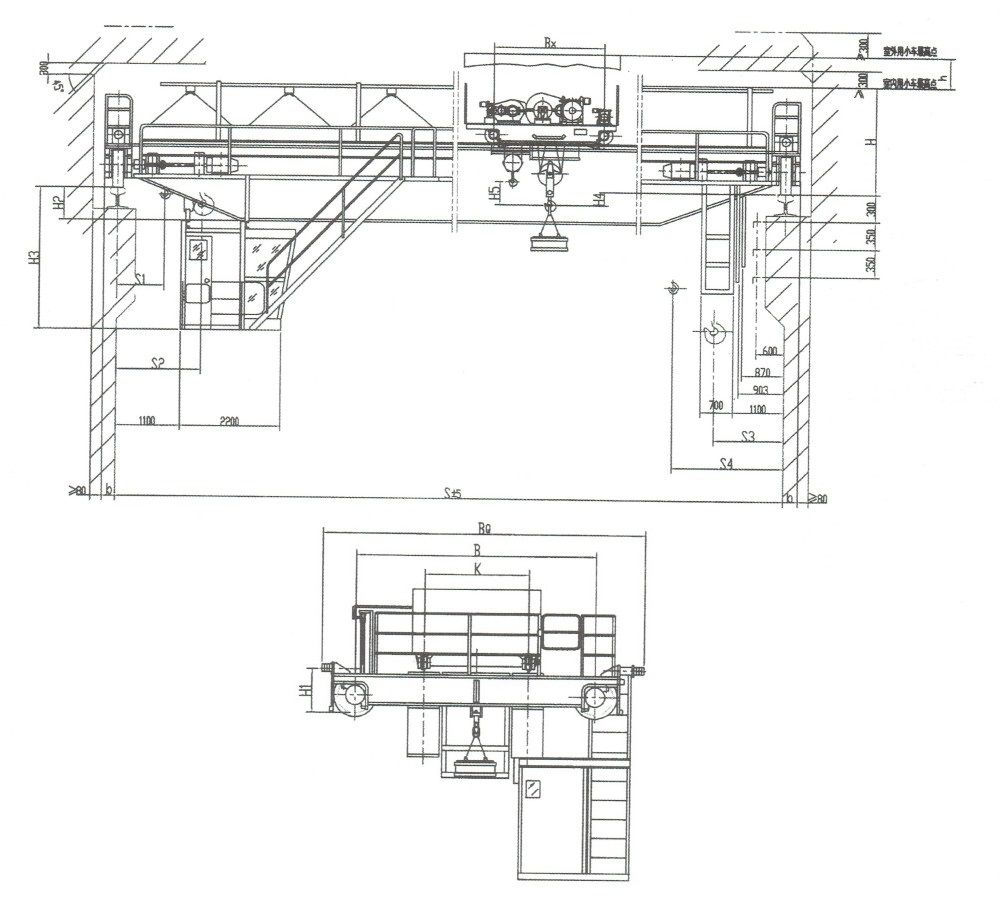

QC型20/35、32/5噸付鉤電磁橋式起重機外形尺寸圖
QC型20/5、32/5噸付鉤電磁橋式起重機技術參數及外形尺寸表
起重量 | t | 20/5(副鉤電磁) | 32/5(副鉤電磁) | ||||||||||||||||||||||
工作級別 | A6 | ||||||||||||||||||||||||
跨度 | m | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||||||
最大起升高度 | m | 12/14 | 16/18 | ||||||||||||||||||||||
速度 | 起升 | 電磁 | m/min | 15.6 | 15.6 | ||||||||||||||||||||
吊鉤 | 9.8 | 9.5 | |||||||||||||||||||||||
小車運行 | |||||||||||||||||||||||||
44.6 | 42.4 | ||||||||||||||||||||||||
76 | 89 | 89 | 75.3 | 75.3 | |||||||||||||||||||||
大車運行 | |||||||||||||||||||||||||
電動機 | 起升 | 電磁 | KW | YZR180L-6/15 | YZR180L-6/15 | ||||||||||||||||||||
吊鉤 | YZR250M2-6/45 | YZR280M-8/55 | |||||||||||||||||||||||
小車運行 | YZR132M2-6/3.7 | YZR160M1-6/5.5 | |||||||||||||||||||||||
大車運行 | ZR160M2-6/ 2x7.5 | YZR160L-6/2x11 | YZR160L-6/2x11 | YZR180L-8/ 2x11 | |||||||||||||||||||||
主要尺寸 (mm) | BQ | 6244 | 6734 | 6574 | 6744 | 7044 | |||||||||||||||||||
B | 4300 | 5300 | 4650 | 4700 | 5000 | ||||||||||||||||||||
Bx | 2950 | 3150 | |||||||||||||||||||||||
b | 230 | 260 | 260 | 300 | |||||||||||||||||||||
k | 2000 | 2500 | |||||||||||||||||||||||
H | 2097 | 2187 | 2347 | 2477 | |||||||||||||||||||||
H3 | 2522 | 2552 | 2622 | 2770 | 2920 | 3070 | 3220 | 2586 | 2618 | 2646 | 2796 | 2946 | 3096 | 3196 | |||||||||||
H1 | 850 | 940 | 940 | 1070 | |||||||||||||||||||||
S1 | 1250 | ||||||||||||||||||||||||
S2 | 2650 | 2650 | |||||||||||||||||||||||
S3 | 1700 | ||||||||||||||||||||||||
S4 | 3100 | 3100 | |||||||||||||||||||||||
H2 | 84 | 184 | 244 | 392 | 542 | 692 | 842 | 96 | 246 | 266 | 416 | 566 | 718 | 816 | |||||||||||
h | 820 | ||||||||||||||||||||||||
重量 | 小車 | t | 7.757 | 12.17 | |||||||||||||||||||||
總重 | 23.75 | 26.27 | 30.94 | 33.83 | 38.3 | 42.29 | 46.04 | 31.24 | 34.5 | 39.85 | 44.18 | 48.56 | 52.24 | 57.14 | |||||||||||
最大輪壓 | KN | 177 | 187 | 201 | 210 | 223 | 234 | 245 | 258 | 272 | 298 | 304 | 317 | 327 | 340 | ||||||||||
電磁盤 | 型號 | MW5-90L | |||||||||||||||||||||||
吸重 | kg | 4200 | |||||||||||||||||||||||
自重 | 800 | ||||||||||||||||||||||||
直徑 | mm | 900 | |||||||||||||||||||||||
薦用鋼軌 | QU70 | ||||||||||||||||||||||||
電 源 | 三相交流380V-50Hz |
