YJGQ型液壓夾軌器
產品介紹
YJGQ型液壓夾軌器主要型號有:YJGQ-16、YJGQ-20、YJGQ-25、YJGQ-31、YJGQ-40、YJGQ-50等,主要用于室外橋式起重機(室外天車、吊機、行車)、室外門式起重機(龍門吊)和軌道式移動機械設備的防風、防傾覆使用,屬于起重機安防設備裝置。
YJGQ型液壓夾軌器貨源產地生產廠家還為用戶提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5)、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制動器,廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器,YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器,YLBZ(液壓輪邊制動器)、YFX液壓防風鐵楔制動器等防風制動器,ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置(液壓罐、制動器電機)、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造(定制)和配件批發零售、安裝修理維修等服務。更多制動器的設計制造安裝規范、認證標準、結構形式、材質工藝、工作原理、產品特性、制動力矩/退距、額定電流、通電持續率、功率、型號規格、技術參數、安裝使用注意事項說明、常見問題故障排除與維護保養重點以及出廠價格等請聯系客服咨詢。
產品說明
- YJGQ型液壓夾軌器
- 防風擋軌器/夾軌制動器
- YJGQ型
- 防風夾軌器
- 河南新鄉、焦作
- 可非標制造
- 部分現貨
- 3~10天
- 不限
- 自提或代辦托運
- 安裝另議
- 一年保修
- 河南新鄉長垣
產品圖冊
相關參數
YJGQ型液壓夾軌器圖片

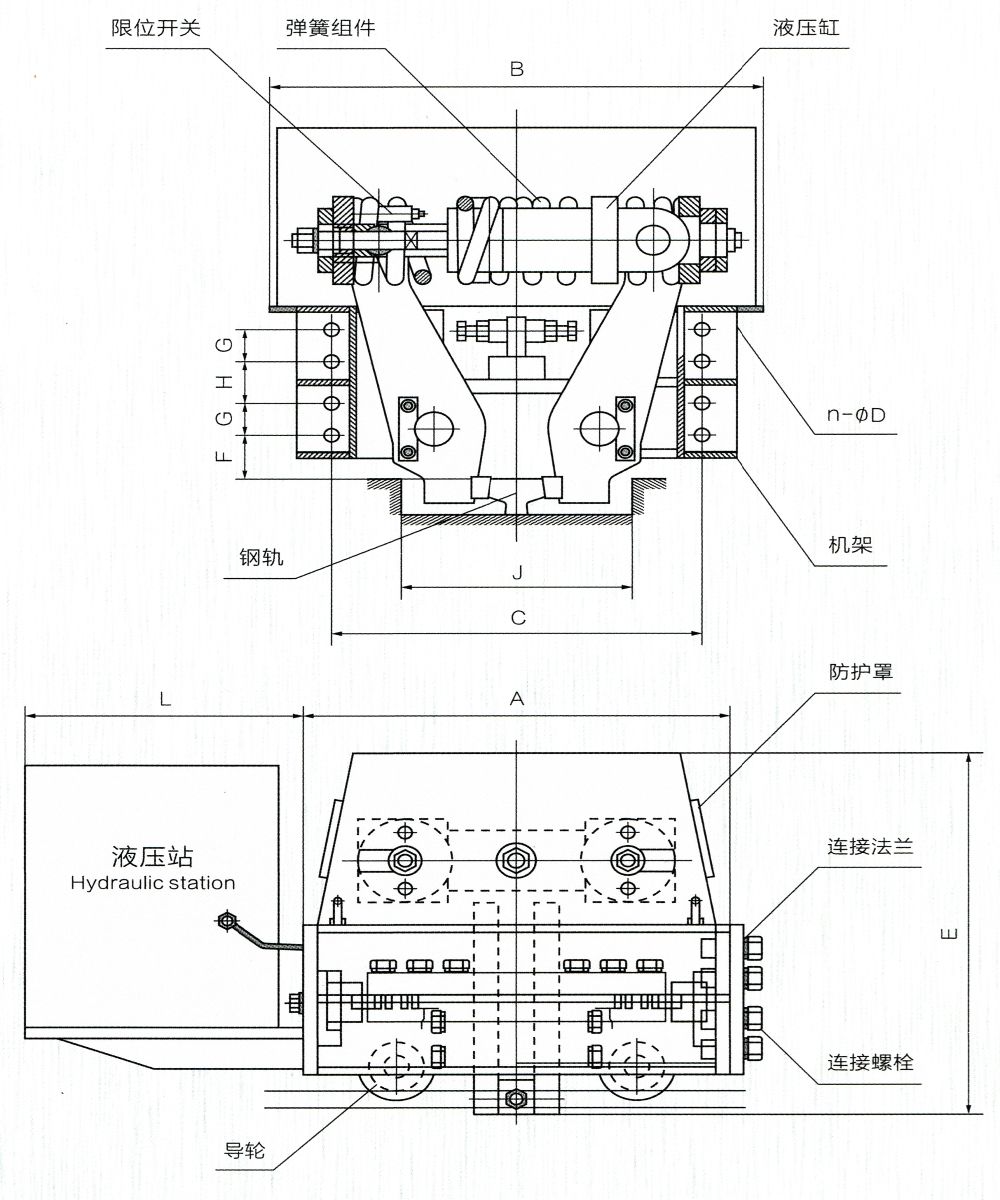

YJGQ型液壓夾軌器使用條件 | YJGQ型液壓夾軌器外形尺寸圖 |
★環境溫度:-20℃~40℃; ★液壓站驅動電源:三相交流380V-50Hz; ★液壓站控制電源:AC220V、50Hz; ★限位開關電源:AC125V-250V ★適用的工作方式:間斷式、短時作用、較低頻率。 | |

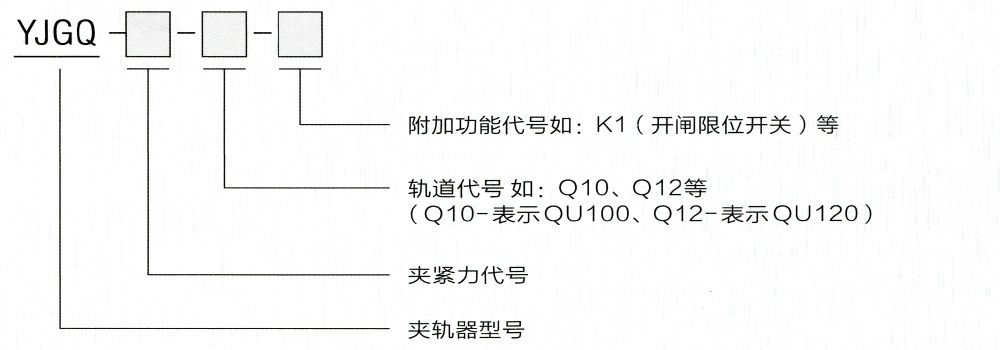

YJGQ型液壓夾軌器型號意義 | |
YJGQ型液壓夾軌器技術參數及外形尺寸表
夾軌器型號 | 夾緊力 (KN) | A | B | C | N-ΦD | E | F | G | H | J | L |
YJGQ-16 | 160 | 820 | 870 | 630 | 6-Φ26 | 790 | 110 | 80 | 80 | >310 | 650 |
YJGQ-20 | 200 | 820 | 870 | 630 | 6-Φ26 | 790 | 110 | 80 | 80 | >310 | 650 |
YJGQ-25 | 250 | 930 | 890 | 720 | 8-Φ30 | 835 | 97 | 70 | 93 | >380 | 650 |
YJGQ-31 | 315 | 930 | 890 | 720 | 8-Φ30 | 835 | 97 | 70 | 93 | >380 | 650 |
YJGQ-40 | 400 | 1100 | 1100 | 830 | 8-Φ33 | 1050 | 125 | 100 | 100 | >410 | -705 |
YJGQ-50 | 500 | 1250 | 1250 | 830 | 8-Φ40 | 1100 | 125 | 100 | 100 | >410 | -705 |
夾軌器與鋼軌配置表
注:夾軌器防滑力=2×夾緊力μ(摩擦系數,μ一般取0.25)
夾軌器型號 | YJGQ-16 | YJGQ-20 | YJGQ-25 | YJGQ-31 | YJGQ-40 | YJGQ-50 |
鋼軌型號 | QU100、QU80、QU70、P50 | QU80、QU100、QU120 | QU120 | |||
匹配液壓站號 | YZ(J)-13-4 | YZ(J)-10-6 | YZ(J)-13-4 | YZ(J)-14-9 | YZ(J)-14-9 | YZ(J)-15-10 |
YJGO型液壓夾軌器主要用于各種橋式、門式集裝箱起重機等軌道式機械工作狀態或非工作狀態下的防風和抵御其他外來的沖擊力。
主要特點:
◆常閉設計、彈簧力夾緊,液壓缸驅動釋放:防腐型設計;
◆設有釋放限位開關,可與起重機行走機構進行連鎖保護;
◆鉗體為可浮動式結構:水平浮動距20mm,垂直浮動距離10mm;
◆主機與液壓站一般采用整體結構(如需要,主機可與液壓站分離,請事先說明)。
