產品介紹

       QT2×400KN單向臺車式啟閉機用于水利樞紐、水電站和水利工程各種的閘門、攔污柵等的起吊功能,它還可根據用戶要求兼作起吊各種輔助設施使用。

       QT系列臺車式啟閉機貨源產地生產廠家還提供QT型尾水雙向臺車式啟閉機和壩頂門機、清污機、攔污排、攔污柵、耙斗清污機、手電一體\移動式\卷?yè)P(yáng)式\門式啟閉機、清污船、挖泥船、閘門等水利水工機械設備的國標非標設計制造和安裝調試維修保養,產品廣泛配套用于水力發電、水庫、漁業農業水利、防洪、港航水利、排水工程、環境水利等工程建設與裝備設施上面。更多水工機械設備成套與零部件結構類型、型號規格、技術參數、材質工藝、技術標準、產品特性\選型、工作原理、常見故障排除與安全注意事項請聯系我們咨詢。

產品說明

  • ?QT2×400KN單向臺車式啟閉機
  • 閘門起吊機\閘門吊
  • ?QT型
  • 啟閉機
  • 河南新鄉長垣
  • 河南黃河水工機械有限公司
  • 承接非標制造
  • 定制生產
  • 15~30天
  • 全國
  • 自提或代辦托運
  • 安裝另計
  • 一年保修

產品圖冊

相關參數

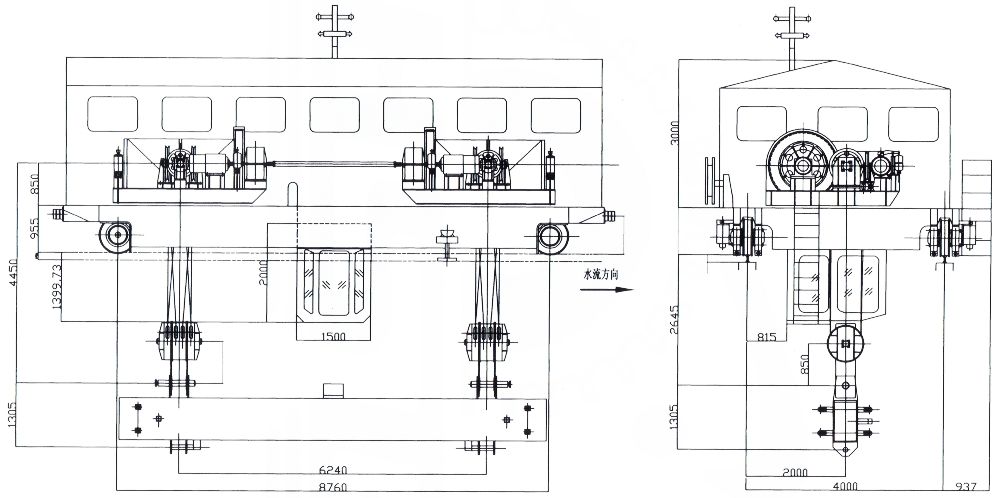

QT2×400KN單向臺車式啟閉機外形尺寸圖


QT2×400KN單向臺車式啟閉機主要技術規格參數表


項目\參數\機構起升機構項目\參數\機構大車運行機構
額定起門力(kN)2x400運行荷載(kN)2x400
起升速度(m/min)0.5~5運行速度(m/min)1~20
起升高度30車輪直徑ф710
工作級別Q3-中車輪數量4(2主/2從)
卷筒直徑1000工作級別Q2-輕
鋼絲繩型號24ZAB6x19W+FC-1670ZS軌距4
支數2x4基距8.76
最大拉力(kN)54.6最大輪壓(kN)400
電動機型號YZPBF225M-8軌道型號QU100
功率(KW)22三合一減速機型號HJR128
轉速(r/min)725輸出轉速(r/min)8.94
減速機型號HJV110F2/40速比128
速比40數量(臺)2
數量(臺)2

制動器型號YWZ5-315/E50

制動力矩(Nm))400~630

QT系列臺車式啟閉機用途:

該產品用于起吊水利樞紐、水電站和水利工程各種閘門、攔污柵等,它還可根據用戶要求兼作起吊各種輔助設施使用。

QT系列臺車式啟閉機特點:

一機多用,臺車分為單向、雙向,可同時裝置主鉤、副鉤,配抓梁可提升閘門、攔污柵,配 YZQ 系列清污抓斗可清理攔污柵前污物;主梁、橫梁等主要結構為箱形梁,強度與剛度好。制造工藝簡單,零部件包括電機、減速器、制動器、電纜卷筒等均選用新型產品,整機技術性能可靠,結構新穎;有超載裝置、高度指示裝置、行程極限位置終端保護裝置、電動夾軌器、風速儀等安全設施,保證設備的正常運行。
