YW-L型電力液壓鼓式制動器
產品介紹
YW-L型電力液壓鼓式制動器型號規格有:YW-L-200/E23、YW-L-200/E30、YW-L-250/E23、YW-L-250-E30、YW-L-250-E50、YW-L-315-E23、YW-L-315-E30、YW-L-315-E50、YW-L-315-E80、YW-L-400-E30、YW-L-400-E50、YW-L-400-E80、YW-L-400-E121、YW-L-500-E50、YW-L-500-E80、YW-L-500-E121、YW-L-500-E201型等,鼓式制動器廣泛用于起重機械、運輸、冶金、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。根據用戶要求,可生產各種常開、防爆及非標制動器產品。
YW-L電力液壓鼓式制動器生產廠家還為用戶提供YWZB、YWZ3B、YWZ4B、YWZ9(YWZ5)、YWZ8、YWZ13、YW、YW-E、TWZ(B)、TYWZ2、JZ、MW(Z)、ZWZA、ZWZ2、ZWZ3鼓式制動器,廠用防爆、廠用BZES隔爆封閉式制動器、礦用DYW防爆制動器,YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SE/SH、SB/SBD、YZ、DCPZ、BNM、QP12.7等盤式制動器,YLBZ(液壓輪邊制動器)、YFX(電力液壓防風鐵楔制動器)、YJGQ(液壓夾軌器)等防風制動器,ED1\YT1系列電力液壓推動器、ZED交流直流兩用電力液壓推動器、BYT1\BEd系列隔爆式電力液壓推動器、EDX系列電力液壓推動器等驅動裝置(液壓罐、制動器電機)、制動瓦塊、制動器架子等成套\零部件及相關產品的設計制造(定制)和配件批發零售、安裝修理維修等服務,更多國標/非標/專用工業制動器廠家品牌、技術參數、安裝尺寸圖紙、價格請咨詢客服。
產品說明
- YW-L型電力液壓鼓式制動器
- 抱閘/制動剎車
- YW-L型
- 液壓鼓式制動器
- 河南新鄉長垣/焦作武陟
- 可定制
- 部分現貨
- 10~20天
- 無/包裝另計
- 全國
- 自提或快遞托運
- 安裝另計
- 一年保修
產品圖冊
相關參數

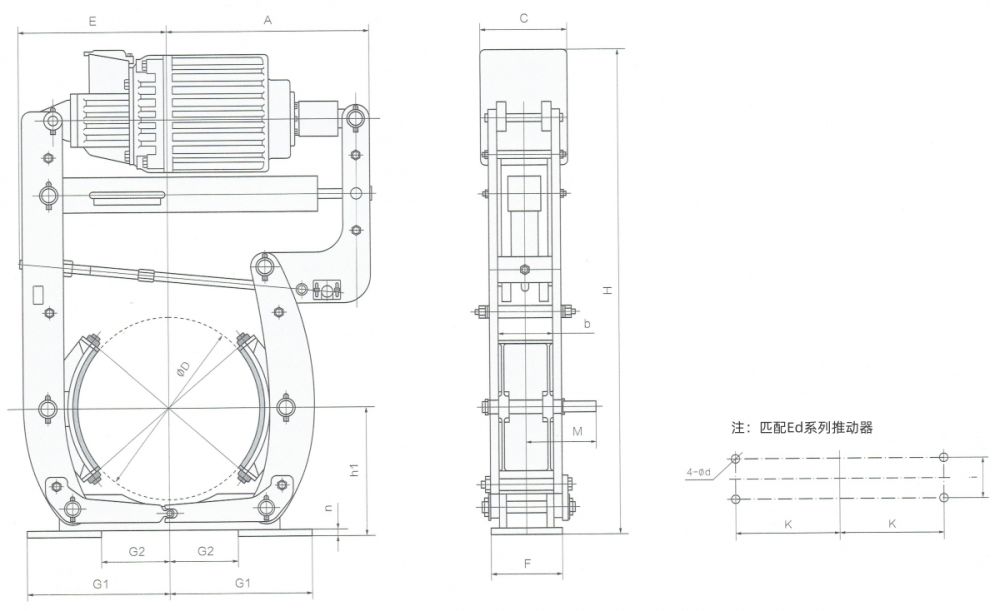

YW-L電力液壓鼓式制動器外形尺寸圖
YW-L系列電力液壓鼓式制動器技術參數與主要尺寸數據表
制動器型號 | 匹配推動器 | 制動力矩(N.m) | 退距 | A | b | C | D | d | E | F | G1 | G2 | H | h1 | i | K | M | n | 重量 (kg) |
YW-L-200/E23 | Ed23/5 | 200 | 0.6 | 215 | 70 | 160 | 200 | 14 | 180 | 100 | 165 | 75 | 710 | 160 | 55 | 145 | 165 | 10 | 46 |
705 | |||||||||||||||||||
YW-L-200/E30 | Ed30/5 | 300 | 255 | 210 | 52 | ||||||||||||||
YW-L-250/E23 | Ed23/5 | 260 | 0.8 | 310 | 90 | 160 | 250 | 18 | 230 | 110 | 200 | 100 | 795 | 190 | 65 | 180 | 225 | 12 | 53 |
YW-L-250/E30 | Ed30/5 | 380 | 310 | 230 | |||||||||||||||
790 | |||||||||||||||||||
61 | |||||||||||||||||||
865 | |||||||||||||||||||
YW-L-250/E50 | Ed50/6 | 700 | 310 | 190 | 230 | 140 | 69 | ||||||||||||
YW-L-315/E23 | Ed23/5 | 290 | 1.0 | 350 | 110 | 160 | 315 | 18 | 275 | 120 | 245 | 135 | 895 | 230 | 80 | 220 | 255 | 14 | 72 |
890 | |||||||||||||||||||
YW-L-315/E30 | Ed30/5 | 410 | 350 | 275 | 78 | ||||||||||||||
YW-L-315/E50 | Ed50/6 | 720 | 350 | 190 | 275 | 145 | 970 | 81 | |||||||||||
YW-L-315/E80 | Ed80/6 | 1200 | 350 | 275 | 92 | ||||||||||||||
YW-L-400/E30 | Ed30/5 | 390 | 1.25 | 370 | 140 | 160 | 400 | 22 | 340 | 160 | 310 | 150 | 955 | 280 | 100 | 270 | 280 | 14 | 98 |
YW-L-400/E50 | Ed50/6 | 750 | 440 | 190 | 340 | 1075 | 102 | ||||||||||||
YW-L-400/E80 | Ed80/6 | 1250 | 440 | 340 | 114 | ||||||||||||||
132 | |||||||||||||||||||
YW-L-400/E121 | Ed121/6 | 1900 | 440 | 240 | 340 | 1065 | |||||||||||||
YW-L-500/E50 | Ed50/6 | 900 | 1.25 | 435 | 180 | 190 | 500 | 22 | 400 | 200 | 365 | 185 | 1245 | 340 | 130 | 325 | 350 | 21 | 154 |
YW-L-500/E80 | Ed80/6 | 1650 | 400 | 159 | |||||||||||||||
YW-L-500/E121 | Ed121/7 | 2500 | 240 | 400 | 1235 | 176 | |||||||||||||
YW-L-500/E201 | Ed201/7 | 4100 | 400 | 181 |
符合標注
YW電力液壓鼓式制動器安裝尺寸和制動力矩參數符合DIN15435-86和JB/T7021-2006標準,技術條件符合JB/T6406-2006標準;
可增設附加功能(見下表制動器附加功能)。
制動器附件功能表 | |
附加功能代號 | 附加功能 |
M | 襯墊磨損自動補償裝置 |
K1 | 開閘(上升)顯示行程開關 |
K2 | 閉閘(下降)顯示行程開關 |
K3 | 襯墊磨損極限顯示行程開關 |
S1 | 左式手動裝置 |
S2 | 右式手動裝置 |
主要特點:
性能安全可靠、制動平穩,動作頻率高。
使用條件:
環境溫度-20℃~50℃;
周?chē)ぷ鳝h(huán)境中不得有易燃、易爆及腐蝕性氣體,否則應采用防腐型產品;
空氣相對濕度不大于90%;
使用地點的海拔高度符合GB755-2008。
