液氣緩沖器
產品介紹
液氣緩沖器主要型號有：21型、4型、50型等型號規格，緩沖器在起重機上面屬于大小車行走軌道末端的安全保護裝置，緩沖器的功能是在設備運行中吸收碰撞所產生的沖擊力，從而有效的保護起重機由于碰撞導致的設備損壞和安全事故。此外，液氣緩沖器緩沖器適用于單雙梁橋式起重機（天車、吊機、行車、行吊）、門式起重機（龍門吊）、電動地平車以及冶金、礦山、鐵路、港口、船舶、汽車、衡器、大型機械設備等領域。
液氣緩沖器生產廠家還為用戶提供聚氨酯緩沖器、阻尼緩沖器、液壓緩沖器、彈簧緩沖器、電梯緩沖器、澆筑膠彈性體緩沖器、復合型緩沖器、橡膠緩沖器、單梁起重機/電動葫蘆碰頭等緩沖器產品的設計制造（定制配套）和半成品配件批發零售、安裝修理維修等服務，更多國標/非標/專用/新型緩沖器廠家品牌、型號規格、材質、技術參數、安裝尺寸圖紙、批發價格請咨詢客服。
產品說明
- 液氣緩沖器
- 防撞緩沖/碰頭
- 起重安全保護裝置
- 河南新鄉長垣
- 可非標定制
- 部分現貨
- 5~10天
- 全國
- 自提/代辦托運
- 安裝另計
產品圖冊
相關參數
液氣緩沖器產品簡介
*工作原理：
液氣緩沖器主要組成部分有柱塞、缸體、芯棒、活塞等部分組成。當柱塞收到?jīng)_擊向缸體內運動時壓縮A液室，其中的液壓油經過節流孔被壓入B液室，液壓油推動活塞壓縮氣室:緩沖回程時氣室內的壓縮空氣推動活塞將B液室中的液壓油經過節流孔推回A液室。
*能量原理：
進程時液壓油流過節流閥孔產生粘滯阻尼，將沖擊能量大部分轉化為熱能，小部分壓縮氣室內的氣體轉換成緩沖器的內能儲存:回程時，壓縮氣體膨脹釋放內能，克服回程阻尼力做功，將部分內能轉化為熱能。
*性能特點：
氣液緩沖器具有吸收沖擊能量效率高，產生的反作用力小，使用壽命長等優點。

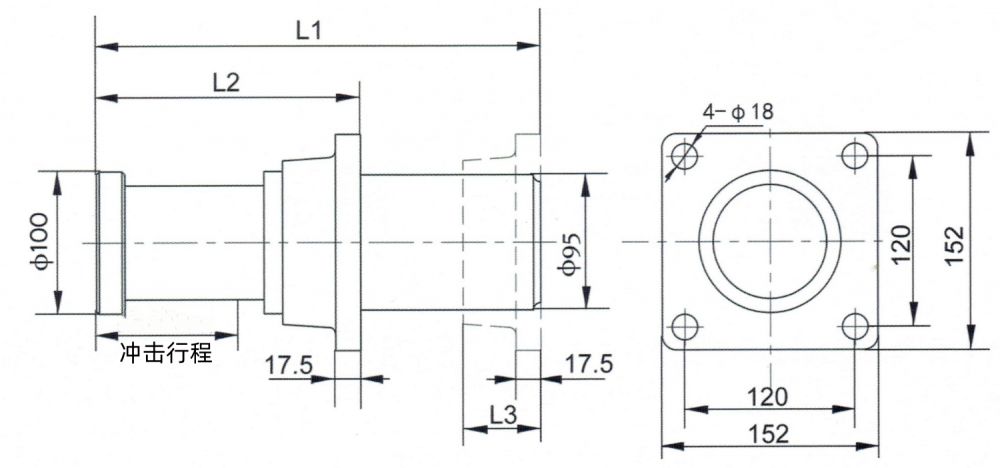

21型液氣緩沖器外形尺寸圖
21型液氣緩沖器外形安裝尺寸表
| 行程 (mm) | 能量吸收 (KJ) | 最大反力 (KN) | 尺寸 | ||
| L1 | L2 | L3 | |||
| 50 | 10 | 245 | 260 | 134 | 75 |
| 100 | 21 | 245 | 420 | 184 | 75 |
| 150 | 31 | 245 | 584 | 234 | 75 |
| 200 | 42 | 245 | 700 | 360 | 118 |
21型液氣緩沖器芯棒號
| 行程 (mm) | 沖擊重量 | ||||||||
| ≤1.7t | ≤3.5t | ≤7t | ≤13t | ≤25t | ≤50t | ≤100t | ≤200t | ≤400t | |
| 50 | 051 | 052 | 053 | 054 | 055 | 056 | 057 | - | - |
| 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | - |
| 150 | 151 | 152 | 153 | 154 | 155 | 156 | 157 | 158 | 153 |
| 200 | 201 | 202 | 203 | 204 | 205 | 206 | 207 | 208 | 209 |
21型液氣緩沖器型號標識
| 重量 | 型號標識 | |||||||
| 行程 (mm) | 型式 | 21-N-FS-100-102 | ||||||
| NFS | NBS | NCP | 型號 | 密封型式 | 安裝型式 | 緩沖器頭 | 芯棒號 | |
| 50 | 10.6 | 10.6 | 7.9 | 21 | N-常溫密封 圈H-高溫密封圈 | FS-前部安裝座 BS-尾部安裝座 CP-無座安裝 | Φ100-頭部直徑 | 見上表 |
| 100 | 13.8 | 14.1 | 11.0 | |||||
| 150 | 17.1 | 17.1 | 14.4 | |||||
| 200 | 19.2 | 21.5 | 16.3 | |||||

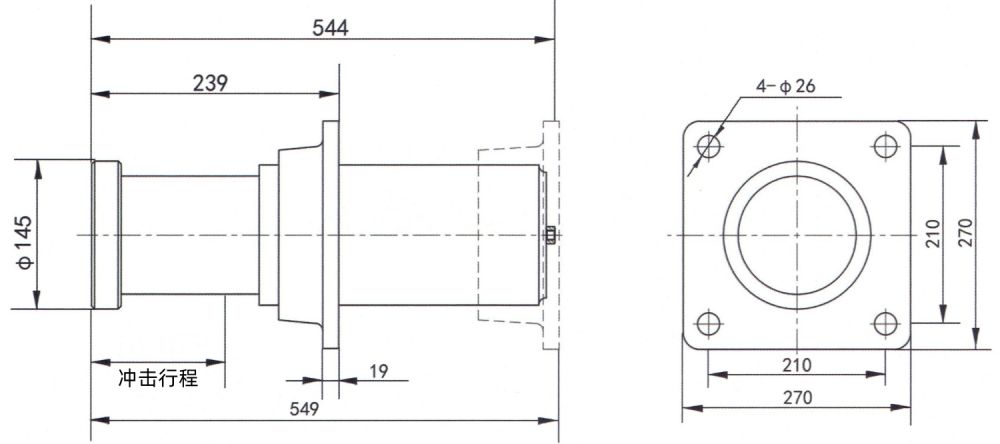

4型液氣緩沖器外形尺寸圖
| 行程 | 114mm | 能量吸收 (kJ) | 84.25kJ | 最大反力 ( kN) | 980kN |
4型液氣緩沖器芯棒號
| 沖擊重量 | ≤5t | ≤10t | ≤20t | ≤40t | ≤80t | ≤125t |
| 芯棒號 | 02 | 04 | 05 | 07 | 08 | 10 |
4型液氣緩沖器型號標識
| 重 | 量 | 型號標識 | ||||
| 型號 | 重量 | 4-N-FZ-145-02 | ||||
| 型號 | 密封型式 | 安裝型式 | 緩沖器頭 | 芯棒號 | ||
| NFZ-145 | 50 | 4 | N-常溫密封 圈H-高溫密封圈 | FZ-前部安裝座 BZ-尾部安裝座 CF-無安裝座 | Φ145-頭部直徑 Φ330-頭部直徑 | 見上表 |
| NFZ-330 | 66 | |||||
| NFZ-145 | 64 | |||||
| NFZ-330 | 80 | |||||
| NFZ-145 | 38 | |||||
| NFZ-330 | 54 | |||||

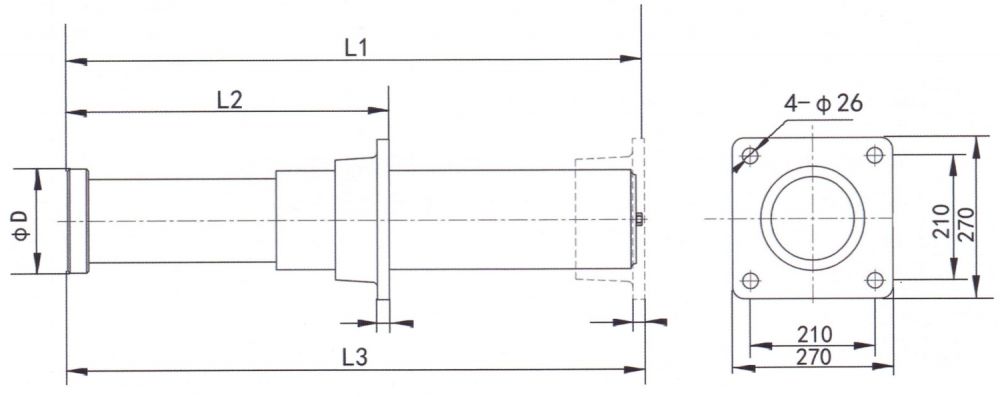

50型液氣緩沖器外形尺寸圖
50型液氣緩沖器外形安裝尺寸表
| 型號 | 行程 (mm) | 能量吸收 (kJ) | 最大反力 (kN) | 尺寸 | |||
| L1 | L2 | L3 | D | ||||
| 52 | 250 | 106 | 500 | 871 | 527 | 875 | φ140/180 |
| 53 | 300 | 127 | 500 | 1006 | 577 | 1010 | φ140/180 |
| 54 | 400 | 170 | 500 | 1277 | 677 | 1281 | φ140/180 |
50型液氣緩沖器型號標識
| 型號 | 沖擊重量 | ||||||
| ≤4t | ≤7.5t | ≤10t | ≤20t | ≤40t | ≤80t | ≤150t | |
| 52 | 202 | 203 | 204 | 205 | 207 | 208 | 210 |
| 53 | 302 | 303 | 304 | 305 | 307 | 308 | 310 |
| 54 | 402 | 403 | 404 | 405 | 407 | 408 | 410 |
50型液氣緩沖器芯棒號
| 重量 | 型號標識 | ||||||
| 型號 | 型式 | 52-N-FZ-140-202 | |||||
| -NFZ-140- | -NFZ-180- | 型號 | 密封型式 | 安裝型式 | 緩沖器頭 | 芯棒號 | |
| 52 | 55 | 59 | 52 | N-常溫密封圈 H-高溫密封圈 | FZ-前部安裝 座BZ-尾部安裝座 | Φ140-頭部 直徑 Φ180-頭部 直徑 | 見上表 |
| 53 | 59 | 63 | 53 | ||||
| 54 | 68 | 72 | 54 | ||||
