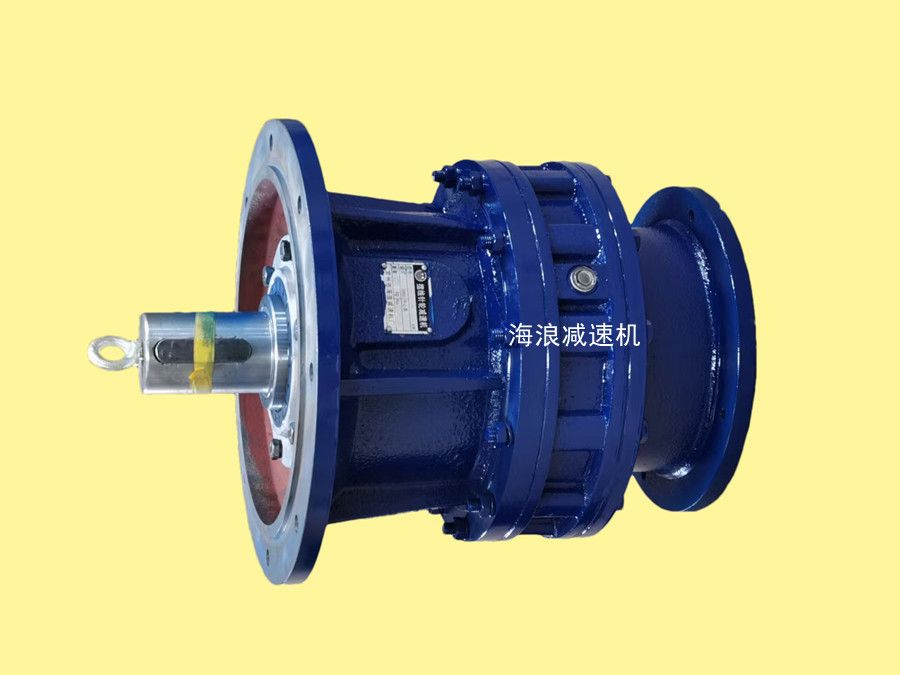

擺線針輪減速機

海浪牌擺線針輪減速機采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械,擺線針輪減速機廣泛用于印染紡織、冶金礦山、輕工制造、食品日化、石油化工、起重運輸及工程機械領域中的驅動減速裝置,具有質量穩定、性能可靠、規格齊全、價格適中等優點。

擺線針輪減速機結構原理:

行星擺線針輪減速機全部傳動裝置可分為三部分:輸入部分、減速部分和輸出部分。

在輸入軸上裝有一個錯位180°的雙偏心套,在偏心套上裝有兩個稱為轉臂的滾柱軸承,形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道,并由擺線輪與針齒輪上一組環形排列的針齒相嚙合,以組成齒差為一齒的內嚙合減速機構,(為了減小摩擦,在速比小的減速機中,針齒上帶有針齒套)。

當輸入軸帶著偏心套轉動一周時,由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故,擺線輪的運動成為既有公轉又有自轉的平面運動,在輸入軸正轉一周時,偏心套亦轉動一周,擺線輪于相反方向轉過一個齒從而得到減速,再借助W輸出機構,將擺線輪的低速自轉運動通過銷軸,傳遞給輸出軸,從而獲得較低的輸出轉速。

擺線針輪減速機特點:

1、高速比和**率

單級傳動就能達到1:87減速比,效率在90%以上,如果采用多級傳動,減速比更大;

2、結構緊湊體積小

由于采用了行星傳動原理吧,輸入軸和輸出軸在同一軸心上,所以結構緊湊,體積小;

3、運轉平穩噪音低

擺線針齒嚙合齒輪較多,重疊系數大以及具有機件平穩的機理,使振動和噪音限制在較小程度;

4、使用可靠壽命長

因擺線針輪減速機的主要零件采用的都是軸承鋼,經淬火處理(HRC58-62)獲得高強度,并且部分傳動接觸采用了滾動摩擦,所以經久耐用壽命長。設計合理、維修方便,容易分解安裝,最小零件個數以及簡單的潤滑,深受用戶青睞。

擺線針輪減速機型號有哪些?

1、B系列擺線針輪減速機;2、X系列擺線針輪減速機
